滚筒筛分机/宏达定做多种型号滚筒筛分机
详细说明

 【简单介绍】

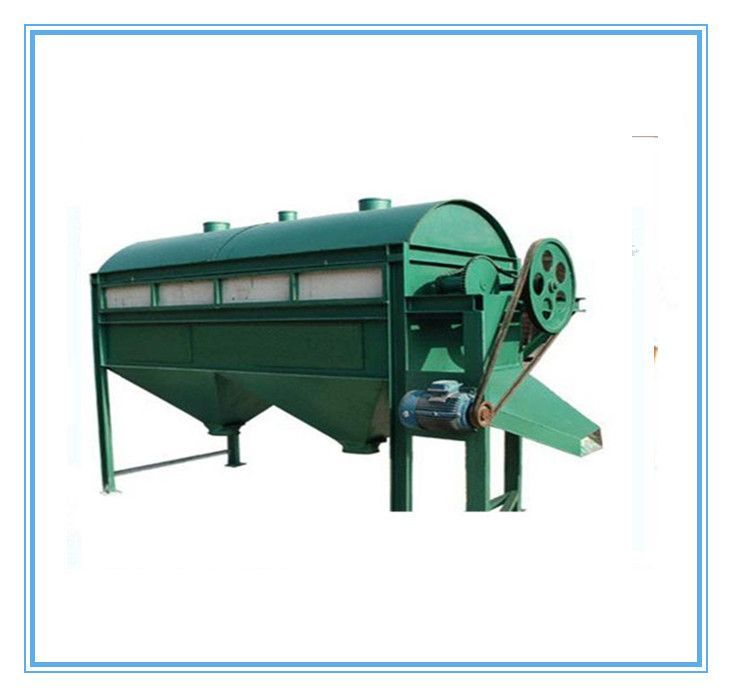

       滚筒筛分机/宏达定做多种型号滚筒筛分机

  宏达滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。

【详细说明】



滚筒筛分机



        宏达滚筒筛主要有电机减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛砂机滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。

滚筒筛主要特点



1

筛孔不易堵塞。

2

运行平稳,噪声较低。

3

结构简单,维修方便。

4

筛分筒可封闭,易于密闭收尘。

5

整机可靠性高,一次性投资较少。

6

采用特制筛网,筛分效率高,使用寿命长。

滚筒筛适用范围

.石料场中用于大小石子分级.以及分离出泥土和石粉.

.沙石场中用与沙石分离.

  三.煤炭行业用于块煤与煤粉分离以及洗煤洗煤机械的组成部分

  四.化工行业,选矿行业用于大小块状物分级及分离粉状物质.

滚筒筛参数





滚筒筛型号

小时处理量(m3/h

外筛直径(mm

滚筒长度

mm

电机功率

KW

GTS06

5-10

Φ600

自选

0.75

GTS08

8-15

Φ800

自选

1.5

GTS10

15-30

Φ1000

自选

2.2

GTS12

20-50

Φ1200

自选

3

GTS15

40-80

Φ1500

自选

5.5

GTS18

80-150

Φ1800

自选

7.5

GTS20

130-200

Φ2000

自选

11



各类筛型性能比较

  筛型项目笼式滚筒筛平面振动筛悬臂振动筛

       煤种适应性适应各类煤钟仅适应一定水分和不含杂质的煤钟仅适应一定水分和不含杂质的煤钟

  进煤方式灵活多样,可按实际情况设计只适应皮带、漏斗,进煤口尺寸固定只适应皮带、漏斗,进煤口尺寸固定

  筛分方式旋转振动振动

  筛分效率高达95%以上 10%70%,视煤质水分情况定 10%80%,视煤质水分情况定

  筛分量达到100%MCR,不受限制(10%80%MCR,视煤质水分情况定(10%80%MCR,视煤质水分情况定

  下料粒度 630mm,可任意调整因筛网固定,下料粒度不能任意调整且有超标现象下料粒度保证度不好,有超标现象

  大型化设计灵活,尺寸限制较其它筛型为小,易于大型化大型化受尺寸、筛分效率等限制大型化受尺寸、筛分效率和悬臂材料等限制

  能耗小,是其它筛型的50% 大较大

  噪音带密封隔离罩,噪音低高高

  设备寿命长短短

  清筛机构有无无

  工作环境好有密封隔离罩,无煤粉扬尘和煤块飞溅现象) 无密封隔离罩,有煤粉扬尘和煤块飞溅现象) 无密封隔离罩,有煤粉扬尘和煤块飞溅现象

  劳动强度小(无须定期清筛和清洁地面积煤)大(设备运行时间长,定期清筛和清洁地面积煤)大(设备运行时间长,定期清筛和清洁地面积煤)

  维修及易损件维修量小,易损件仅需更换轴承而已维修量大,易损件多。筛网和振动电机都要短期内更换维修量大,易损件多。筛条和振动电机都要短期内更换

  对锅炉上煤的保证值 100% 不能完全保证不能完全保证

设备安装

  1、预埋钢板。安装前应按设备安装图的要求预埋钢板,要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。

  2、筛体的安装。根据设备进料口、出料口的位置布置,对筛体安装位置进行确定。

  2、安装基础支架。将筛体两端通过吊装安装在基础支架上,并将筛体安装角度调整至设计角度,**后进行固定焊接。

  3、连接进料口和出料口。

  4、连接筛体下部支架密封板。

  5、用手转动滚筒筛分筒,不得有阻力过大或卡死现象,否则应及时查清原因加以调整。

  6、滚筒筛出厂后,如超过6个月才安装,则安装前必须将大轴的轴承拆下清洗,注入新润滑脂(2号锂基润滑脂)。

设备调试

  一)、调试前的准备工作

  1、滚筒筛各部件安装完,检查合格后,可进行试运转。试运转前,应详细检查各部件按图纸所示安装正确,各紧固件牢靠,筛体周围是否有妨碍滚筒筛运行的障碍物;

  2、将长方形检修门处于打开位置,并通过手动盘车旋转筛分筒,观察梳型清筛机构有无犯卡、磨擦现象,若有则可通过调整螺栓进行调整;

  3、检查各轴承座、变速箱应润滑良好,变速箱油位应适当;

  4、电源接头应牢固可靠,绝缘良好,接地正确。

  二)、空载试车

  1、点动电机控制按钮,检查电机转向应与笼式滚筒筛所示转向一致;

  2、启动设备运转4--6小时,观察滚筒筛运行情况,若发现异常声响或其它现象,应及时停机检查,找出原因,排除故障。

  试运转46小时应检查下列项目:

  a、大轴轴承温度,要求**高温度不超过75温升不超过45

  b、各处紧固螺栓的紧固情况,发现松动应及时拧紧。

  三)、投料

  1、在筛分机处于运转平稳状态下,启动进料及出料设备,进行投料试车;

  2、正常出料后关闭密封隔离罩(正常运行时,密封隔离罩应始终处于关闭位置);

  3、检查出料粒径和有无漏料及扬尘情况;

  4、运转半小时,对各部件进行仔细检查,发现问题及时处理。

  5、工作过程中应经常检查运行情况,若发现运行不正常或有异常声响,应及时停机检查,找出原因,排除故障。

操作及维护

  笼式滚筒筛运行可靠,维护量小,下面对运行中应注意的几点问题简述如下:

  1、开车时必须先开启笼式滚筒筛,后再开启给料设备;停车时相反;

  2、运行前三天,要每天对笼式滚筒筛紧固件进行检查,如有松动应及时紧固。以后则可定期(每周或半月)对笼式滚筒筛紧固件进行检查及处理;

  3、轴承座、变速箱应定期检查润滑情况,并及时加油和换油。大轴轴承采用2号锂基润滑脂,正常情况下,每两月加注一次润滑脂,加注量不宜过多,否则易引起轴承过热。各处轴承应每年清洗检查一次。

  4、设备长期停用(30天以上的)重新启动时应对电机绝缘进行摇测,以避免电机烧毁。



 特别提醒

任何来电/来函询查询有关GTS滚筒筛时,敬请一并提供下列资料,以便对贵方的查询做出迅速准确的回复。

需处理原料:名称  粒度结构 比重 含水量 粘度 温度 其他

使用之目的:去杂 过滤 分级 整粒 其他

处理量:公斤/小时  公升/小时

筛网规格(目数或孔径)及筛分级数

工作运转时间

其他特殊要求:如:耐温、耐介质等
