脱水筛详细说明：脱水筛箱近似于香蕉形状，筛梁采用箱形梁，该振动筛传动系统由电动机通过带轮、三角带，再由万向连接轴传递给激振器.激振器之间由中间传动轴连接。支撑装置为12个钢弹簧支撑。该振动筛具有处理能力大，筛分效率高，能耗小，事故率低等特点。脱水筛主要技术特点：(1)筛面成折线形,从人料端到出料端角度逐渐减小筛面根据角度不同共分五段,每两排筛板为一个斜面,从入料端至出料端依次相差5.5°,分别为25°、19.5°、14°、8.5°和3°。在入料端倾角大,物料具有较大的抛掷强度和运动速度,使物料快速分层,中部对于已分好层的物料再给以和普通筛分机相同的加速度,使细粒物料有充分的机会透筛,单位筛面透筛能力提高,使筛上物料层厚度从人料端到排料端基本保持不变。 (2)筛板采用聚氨酯和不锈钢筛条制作,筛板四周用聚氨酯材料,具有耐磨性能好,噪声低的特点。中间为不锈钢筛条,与其他材质相比具有强度大、磨以及开孔率高的特点。 (3)筛板安装结构简单.筛板与筛板之间没有螺栓连接,靠聚氨酯材料的塑性紧密配合,筛板不易松动,减少了事故发生。筛板轨座与支撑梁之间有保护盖条,使轨座下螺栓不会受煤水的腐蚀和磨损 (4)激振器采用整体的箱式激振器.激振器安装在筛箱上部的大梁上,箱体内装有主动轴和从动轴,轴上各有一对重量相同的偏心块,通过齿轮两根轴做同步反向回转,使偏心块回转,产生离心力形成激振力。偏心块成对的布置在激振器箱体外面,使箱内结构紧凑,齿轮对安装在箱体内,润滑可靠,传动平稳。 (5)传动系统简单:传动系统由一台45 kw电动机,通过三条V带传动给万向连接轴,万向连接轴由连接轮与激振器接,从而消除因振动筛振动造成的连接长度及轴线角度的变化(6)筛面两侧的保护盖条紧固结构简单粗联结牢固筛面两侧保护盖条两个接触面为斜面,接触面积大,上面为压板不易松动。脱水筛技术参数：型号筛面面积m2给料粒度mm处理量t/h筛面倾角筛孔尺寸mm双振幅mm电压V功率KWWZXD15609≤30080-4005º-25º5段筛面5-508-123802x11WZXD206012110-5002x15WZXD256015130-6502x18.5WZXD306018160-7502x22WZXD307321.9190-8002x30WZXD364215.12130-6502x15WZXD366021.6200-8002x22WZXD259022.5200-8002x22WZXD309027240-11002x30WZXD369032.4300-13502x37脱水筛在维护方面需注意的问题 ：1)保证各处润滑点润滑良好,注意激振器油位在刻度线以内,不可过高或过低。 2)按要求保证润滑油质量。 3)在维修过程中,注意聚氨酯筛板的保护,避免受高温或化学腐蚀破坏。 4)振动筛维修过程中避免电焊焊接,以免引起应力集中造成对筛箱的破坏。

                  宏达金牌S49-A系列三元旋振筛产品信息：名称：S49-A系列三元旋振筛旋振筛品牌：宏达振动型号：S49-1000型1S-304      设备简介：S49-A系列三元旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。S49-A系列三元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。 S49-A系列三元旋振筛   1、冶金类专用振动筛名称解释：该振动筛为直径1000mm，一层二个出料口，设备整体为碳钢材质。“振动筛”这个名称是所有振动筛分设备类产品的总称，确切点讲这种圆形的振动筛根据国家相关标准叫“旋振筛”，由于其振动运转原理很多企业也称之为“三次元旋振筛”。2、振动筛工作原理：基本原理由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。 结构原理：       旋振筛-钼粉振动筛，有直立式电机作激振源，电机上下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上下两端偏心重锤的相位角，可以可变物料在筛面上的运动轨迹。

                  TS型系列煤泥/泥沙**脱水筛现场使用图     脱水筛是煤泥脱水作业的专用设备，广泛适用于煤泥回收，压滤隔粗、过滤隔粗，其他极细物料的脱水、回收等工艺条件。脱水筛采用了双电极自同步技术，通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。型号筛网面积(㎡)电机功率(kw)处理能力(m³/h)进料粒度(mm)重量(kg)外形尺寸(mm)TS07201.40.75*25-10≤100.82300*1000*750TS90201.81.1*210-20≤101.22300*1200*750TS102021.5*210-30≤101.62300*1300*750TS122532.2*250-80≤102.12800*1500*800TS15304.53*2100-120≤103.23300*1800*800

 【简单介绍】       滚筒筛分机/宏达定做多种型号滚筒筛分机  宏达滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。【详细说明】 滚筒筛分机　　        宏达滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。滚筒筛主要特点　 1筛孔不易堵塞。2运行平稳，噪声较低。3结构简单，维修方便。4筛分筒可封闭，易于密闭收尘。5整机可靠性高，一次性投资较少。6采用特制筛网，筛分效率高，使用寿命长。滚筒筛适用范围一.石料场中用于大小石子分级.以及分离出泥土和石粉.二.沙石场中用与沙石分离.　　三.煤炭行业用于块煤与煤粉分离以及洗煤（洗煤机械的组成部分）　　四.化工行业,选矿行业用于大小块状物分级及分离粉状物质.滚筒筛参数　　 滚筒筛型号小时处理量（m3/h）外筛直径（mm）滚筒长度（mm）电机功率（KW）GTS065-10Φ600自选0.75GTS088-15Φ800自选1.5GTS1015-30Φ1000自选2.2GTS1220-50Φ1200自选3GTS1540-80Φ1500自选5.5GTS1880-150Φ1800自选7.5GTS20130-200Φ2000自选11 各类筛型性能比较　　筛型项目笼式滚筒筛平面振动筛悬臂振动筛       煤种适应性适应各类煤钟仅适应一定水分和不含杂质的煤钟仅适应一定水分和不含杂质的煤钟　　进煤方式灵活多样，可按实际情况设计只适应皮带、漏斗，进煤口尺寸固定只适应皮带、漏斗，进煤口尺寸固定　　筛分方式旋转振动振动　　筛分效率高达95%以上 10%－70%,视煤质水分情况定 10%－80%,视煤质水分情况定　　筛分量达到100%MCR，不受***（10%－80%）MCR,视煤质水分情况定（10%－80%）MCR，视煤质水分情况定　　下料粒度 6－30mm,可任意调整因筛网固定，下料粒度不能任意调整且有超标现象下料粒度保证度不好，有超标现象　　大型化设计灵活，尺寸***较其它筛型为小，易于大型化大型化受尺寸、筛分效率等***大型化受尺寸、筛分效率和悬臂材料等***　　能耗小，是其它筛型的50% 大较大　　噪音带密封隔离罩，噪音低高高　　设备寿命长短短　　清筛机构有无无　　工作环境好（有密封隔离罩，无煤粉扬尘和煤块飞溅现象） 差（无密封隔离罩，有煤粉扬尘和煤块飞溅现象） 差（无密封隔离罩，有煤粉扬尘和煤块飞溅现象）　　劳动强度小（无须定期清筛和清洁地面积煤）大（设备运行时间长，定期清筛和清洁地面积煤）大（设备运行时间长，定期清筛和清洁地面积煤）　　维修及易损件维修量小，易损件仅需更换轴承而已维修量大，易损件多。筛网和振动电机都要短期内更换维修量大，易损件多。筛条和振动电机都要短期内更换　　对锅炉上煤的保证值 100% 不能完全保证不能完全保证设备安装　　1、预埋钢板。安装前应按设备安装图的要求预埋钢板，要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。　　2、筛体的安装。根据设备进料口、出料口的位置布置，对筛体安装位置进行确定。　　2、安装基础支架。将筛体两端通过吊装安装在基础支架上，并将筛体安装角度调整至设计角度，**后进行固定焊接。　　3、连接进料口和出料口。　　4、连接筛体下部支架密封板。　　5、用手转动滚筒筛分筒，不得有阻力过大或卡死现象，否则应及时查清原因加以调整。　　6、滚筒筛出厂后，如超过6个月才安装，则安装前必须将大轴的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。设备调试　　一）、调试前的准备工作　　1、滚筒筛各部件安装完，检查合格后，可进行试运转。试运转前，应详细检查各部件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛运行的障碍物；　　2、将长方形检修门处于打开位置，并通过手动盘车旋转筛分筒，观察梳型清筛机构有无犯卡、磨擦现象，若有则可通过调整螺栓进行调整；　　3、检查各轴承座、变速箱应润滑良好，变速箱油位应适当；　　4、电源接头应牢固可靠，绝缘良好，接地正确。　　二）、空载试车　　1、点动电机控制按钮，检查电机转向应与笼式滚筒筛所示转向一致；　　2、启动设备运转4--6小时，观察滚筒筛运行情况，若发现异常声响或其它现象，应及时停机检查，找出原因，排除故障。　　试运转4－6小时应检查下列项目：　　a、大轴轴承温度，要求**高温度不超过75℃，温升不超过45℃。　　b、各处紧固螺栓的紧固情况，发现松动应及时拧紧。　　三）、投料　　1、在筛分机处于运转平稳状态下，启动进料及出料设备，进行投料试车；　　2、正常出料后关闭密封隔离罩（正常运行时，密封隔离罩应始终处于关闭位置）；　　3、检查出料粒径和有无漏料及扬尘情况；　　4、运转半小时，对各部件进行仔细检查，发现问题及时处理。　　5、工作过程中应经常检查运行情况，若发现运行不正常或有异常声响，应及时停机检查，找出原因，排除故障。操作及维护　　笼式滚筒筛运行可靠，维护量小，下面对运行中应注意的几点问题简述如下：　　1、开车时必须先开启笼式滚筒筛，后再开启给料设备；停车时相反；　　2、运行前三天，要每天对笼式滚筒筛紧固件进行检查，如有松动应及时紧固。以后则可定期（每周或半月）对笼式滚筒筛紧固件进行检查及处理；　　3、轴承座、变速箱应定期检查润滑情况，并及时加油和换油。大轴轴承采用2号锂基润滑脂，正常情况下，每两月加注一次润滑脂，加注量不宜过多，否则易引起轴承过热。各处轴承应每年清洗检查一次。　　4、设备长期停用（30天以上的）重新启动时应对电机绝缘进行摇测，以避免电机烧毁。  特别提醒任何来电/来函询查询有关GTS滚筒筛时，敬请一并提供下列资料，以便对贵方的查询做出迅速准确的回复。需处理原料：名称  粒度结构 比重 含水量 粘度 温度 其他使用之目的：去杂 过滤 分级 整粒 其他处理量：公斤/小时  公升/小时筛网规格（目数或孔径）及筛分级数工作运转时间其他特殊要求：如：耐温、耐介质等

 ZKG高频振动脱水筛产品介绍：ZKG系列高频直线振动筛主要用于煤炭、冶金、有色、电力、水利、建材、轻工和化工等行业对细粒物料进行脱水和分级。矿用直线振动筛筛箱运动轨迹为直线，振动器采用块偏心式结构，可配套选择给料箱，给料箱的应用延长进料端筛网使用寿命，同时增加振动筛的有效筛分面积，驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性联轴器、克服了万向节联轴器易损坏的缺陷。 性能特点：该筛机技术参数**，振动强度高，处理能力大，筛分效率高。采用双电机自同步直接通过联轴器拖动振动器，结构简单，维修方便，运行平稳，噪音小，使用寿命长。1、体积小、重量轻、便于安装及工艺布置；2、采用节能振动电机或激振器作振动源；3、橡胶弹簧支撑并隔振，处理量大，筛分效率高；4、筛网由标准小块拼装，更换极为方便。结构形式：高频直线振动筛是由双电机直联驱动、带块偏心式振动器、振动频率不低于24HZ的座式直线振动筛。电机可左装和右装。该机主要由筛箱，振动器，电机，电机座，筛网，减震装置等组成。 工作原理：直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。**高筛分目数400目，可筛分出7种不同粒度的物料。技术参数：型号筛面规格（长×宽）层数筛孔尺寸mm进料粒度mm处理量(t/h)电机功率kw总重量kg振频(Hz)双振幅(mm)筛面倾角(°)外形尺寸长×宽×高(mm)ZKG12373700×1200  14-50≤20010-1005.5×21750166-840-453800×2050×19202ZKG12373700×1200  24-50≤20010-1005.5×22345166-83800×2050×2200ZKG14434300×1400  14-50≤20010-1505.5×24100166-84500×3040×25002ZKG14434300×1400  24-50≤20010-1505.5×24900166-84500×3040×27003ZKG14434300×1400  34-50≤20010-1505.5×25270166-84500×3040×28202ZKG15484800×1500  25-50≤20015-2007.5×25336168-104800×3140×28143ZKG15484800×1500  35-50≤20015-2007.5×25900168-104799×3140×30142ZKG18484800×1800  25-50≤30050-5007.5×26189168-104799×3440×28143ZKG18484800×1800  35-50≤30050-5007.5×26750168-104799×3440×30144ZKG18484800×1800  45-50≤20050-50011×27000168-104799×3440×35032ZKG18606000×1800  25-150≤30080-60011×28950168-106000×3440×3326

 产品相关参数 产品名称:SZS系列水泥振动筛关键词：SZS系列水泥振动筛详细信息:特点与用途：     SZS系列水泥振动筛，结构合理，独特新颖，采用振动电机做激振源，物料进行抛掷运动，达到筛分处理的目的，改掉了滚筒筛和连杆往复筛的堵筛，粘网，换网难的缺点，该机广泛用于筛除水泥，石灰及类似的粉状物料的异物，以保证输送设备和包装设备的安全运转。 该机结构**，体积小，重量轻，效率高，噪音低，采用新型的振动电机作直接驱动。 筛网结构简单，维修方便，筛网采用高强度金属编织网，经久耐用。 该机座式或吊挂式均可。 使用条件：    1. 振动加速度不超过20G（g:9.8m/s重力加速度）。     2. 环境温度不超过40 ℃（若超过40C应降低功率使用）。     3. 海拔不超过1000米，若超过1000米但不超过4000米，则每超过100米，其温升限值应降低0.5℃。     4. 电源：三相380V，频率50Hz.     5. 工作方式：SI（连续）     6. 定子饶组温升（电阻法）不超过80K。     7. 轴承的容温（温度计法）应不超过95℃。     8. 主机工作电流不超过电机铭牌上的数据，否则降低激振力使用。     9. 使用环境应无导电粉尘，容易燃，易爆及腐蚀性气体。 安装说明：   振动电机底脚螺栓孔与底脚螺栓的配合应紧密。底脚螺栓要牢固可靠，需用止逆螺母或弹簧垫圈等锁紧，以防止松动。     1. 激振力调整：          每台电机两端偏心块同方向转动，使活动偏心块所需要激振力刻度线对正轴头线。     2. 操作使用：            两台电机必须同步反方向运转，否则调换相序。            电机累计运行100小时内，每隔24小时，对固件（螺栓）重新紧固一次，运行100小时止，应**       后增强紧固一遍。经常打开观察口，观察和清除筛上的残留异物。 维护保养检修：    振动电机运行累计1000小时左右，应清洗轴承，更换润滑脂。还必须定期检修；三个月一小修，每年一次大修。（详细参阅“YZDP系列振动电机使用维护说明书”）需要更换筛网时，先取下盖板松开压网板条，取出板条后拿出旧网另外将同样大的新网放入撑紧，并逐一重新压紧压网板条。需要更换筛弹簧时，注意弹簧和 其它另外不要掉入料仓内，以免卡住包装机叶轮。

  XZS系列旋振筛:       XZS系列旋振筛是一种高精度细粒筛分设备,我公司在吸收国内外**技术基础上设计出具有国内**水平的机型,本旋振筛**高筛分500目,本机是通过振动电机的上下激振力使其做三次元运动,迫使物料成螺旋跳跃前进,**终由出料口排除。 XZS系列旋振筛主要特点:  1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。  2 .筛分精度高、效率高，任何粉、粒、粘液类均可使用。  3.筛网不阻塞、粉末不飞扬、筛分**细可达500目（28微米）过滤**细可达5微米。  4.独特网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。  5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。   XZS系列旋振筛主要结构:  各种旋振筛，一般由筛盖（通常设有进料接口）、筛框（内装筛网组件）、驱动装置（通常为立式振动电机）、隔振装置（一组支承弹簧）、底座等几部分组成，其中，筛盖与筛框为振动部分，其它部分为非振动部分，另外，底座兼有支承功用。筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成，其上下端均有一承接圈，下内部设有一法兰圈，用于固定筛网组件等结构。  XZS系列旋振筛工作原理:  旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力***筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，**终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。  XZS系列旋振筛主要适用行业:工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。制药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等。 XZS系列旋振筛物料运动轨迹图: XZS系列旋振筛技术参数表:型号公称直径（mm）筛面直径（mm）有效筛面面积（m3）**大入料粒度（mm）筛面规格（目/英寸）层数振次（Rpm）功率（KW）XZS-4004003400.09<102-3251-315000.18XZS-6006005300.22<1015000.25XZS-8008007200.4<2015000.55XZS-100010009000.63<2015000.75XZS-1200120011000.95<2015001.1XZS-1500150014001.5<2015002.2XZS-1800180017102.3<3015003XZS-2000200019102.86<3015004 注:因物料的差异及筛网目数不同，表中产量供参考。 XZS系列旋振筛外形及安装尺寸:型号ABCDEFGKMNQ全高一层二层三层XZS-400Φ460Φ100Φ460300400500700Φ80Φ4004-Φ11310620720820XZS-600Φ660Φ150Φ530340460500700Φ100Φ4754-Φ11400620720820XZS-800Φ800Φ200Φ680370490610730Φ150Φ6304-Φ13540710830950XZS-1000Φ960Φ230Φ800420540660780Φ150Φ7504-Φ136407608801000XZS-1200Φ1160Φ250Φ985560680800920Φ150Φ9254-Φ1375090010401180XZS-1500Φ1500Φ250Φ1285807409001060Φ200Φ12004-Φ17930114013301620XZS-1800Φ1800Φ350Φ1901090125014101570Φ200Φ18204-Φ171180150416641824XZS-2000Φ2000Φ350Φ2101090125014101570Φ200Φ20204-Φ171360151416741834旋振筛真机图片【 打印本页 】 【 关闭窗口】

ZSG高效重型振动筛它是一种新型高效的通用筛分[1]设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列筛机的动力装置有YZO系列振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有有单层结构也可多层布置，可满足不同筛分作业要求。选用提示1、ZSG型系列高效重型振动筛，计有11个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求；2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。ZSG高效重型振动筛相关技术参数型号生产能力(t/h)筛面(㎡)粒度结构(mm)双振幅(mm)电机型号功率ZSG09-1850~1001.62≤1205~10YZO-20-61.5×2ZSG09-2450~1002.16≤1205~10YZO-20-61.5×2ZSG09-3050~1002.70≤1205~10YZO-20-61.5×2ZSG10-2050~1002.00≤1505~10YZO-20-61.5×2ZSG10-2450~1002.40≤1505~10YZO-20-61.5×2ZSG10-3050~1003.00≤1505~10YZO-25-61.8×2ZSG12-2480~2003.60≤1505~10YZO-30-62.2×2ZSG12-3080~2003.60≤1505~10YZO-40-63.0×2ZSG15-30120~3004.50≤1505~10YZO-50-63.7×2ZSG15-36120~3005.40≤1505~10YZO-75-65.5×2ZSG15-40120~3006.00≤1505~10YZO-75-65.5×22高效重型振动筛外形尺寸型号座式敞开及封闭式外形尺寸敞开型质量kg座式封闭式封闭型质量kgLL1L2BB1B2B3HH1H2单层双层H3aa1单层双层ZSG09-181800108030013701135140900150013204501710188035053045019002100ZSG09-242400144030013701135140900163014506001900210035073065021002310ZSG09-303000199130013701135140900170015207502000220035073065022202440ZSG10-2020001278300162013102151000158413844002070227040092080023002500ZSG10-24240015953501620131021510001756167660023402580400102090026002860ZSG10-30300019913501620131021510001800198075026303050400102090028503250ZSG12-242400159535021901520215120013201320600230025504201120100025002800ZSG12-303000199135021901520215120018001620750286332404201120100032003640ZSG15-303000199135024901820215150021801980646369040904341320120036754100ZSG15-363600238835024901820215150020001820866380041504341320120042004600ZSG15-404000271235024901820215150024222172426540063004741320120068007300

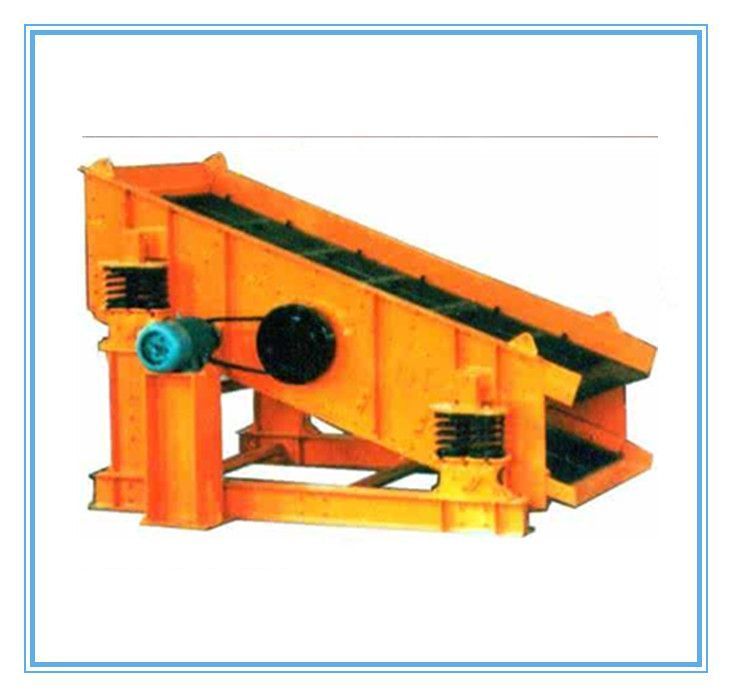

YA/YK圆振动筛      YA系列圆振动筛是我厂根据用户需要，吸取国内外**技术开发的产品。其振动参数与德国KHD公司生产的筛机相似。该系列筛的筛机运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。YA系列圆振动筛工作原理及结构特点：     该振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。振动器安装在筛箱侧板上，一并由电动机通过联轴器或皮带带动旋转，产生离心惯性力，迫使筛箱振动。     筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛和像胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。     该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置的高度来实现。动机安装在筛框的左侧或右侧，如果无特殊要求，制造厂按物料运动方向的右侧安装供货。*YA系列圆振动筛的技术参数表：

详细介绍：DZS型电磁振动筛产品概述: 电磁振动筛主要用于包装工艺流程中，将水泥中的粗颗粒进行分离，以得到合格的水泥粉料。本振动筛的电磁振动器有八种安装角：90°、82.5°、67.5、60°、52.5°、45°、37.5°、30°，使用时可根据产量和筛分精度要求自行调整。图中前后减振吊钩距离914系按60°安装角时的数值。电磁振动筛适用于医药、食品、化工、化妆品等工业的原料过筛。DZS型电磁振动筛主要特点:1.无转动零部件，不需润滑，结构简单，维修方便。2.采用合金钢板制成的料槽，可适用输送高温、磨损严重及有腐蚀性的物料等。 3.电气控制采用半波整流电器，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。  本实用新型公开了一种自适应振动电磁振动筛，它采用电磁铁和弹性钢板作为振动筛的振动源，并用直流电直接作为电磁铁的驱动电源，电磁铁线圈上串联有一个分体式开关，该分体式开关的一部分随着振动筛的振动筛盘一起运动，其另一部分固定在振动筛的机座上不动，分体式开关可为机械式触片开关或为电子式开关或磁力式开关。DZS型电磁振动筛工作原理:  DZS型电磁振动筛本机由机座、振动室、料门、电磁激振器组成，机器激振器开动后，产生振力，带动振动室振动，使物料向下分层过滤（筛），达到产品规定的质量要求.该机具有工作效率高、能耗低、噪音小、工作稳定可靠、零件不易损坏、使用寿命等特点。DZS型电磁振动筛外形尺寸及参数表: 筛床规格600×1500电磁振动器（W）    750筛网孔尺寸（mm）3×3半波整流周率（Hz）50筛网分物料水泥工作电流（A）7.3振动频率（min-1）3000次/min交流电源电压（单相）（V）380生产能力（t/h）30设备重量（Kg）581友情提示:表中生产能力是3×3筛网，60°安装角的数值，需增大生产能力可换筛网规格或调安装角。宏达振动设备有限责任公司多年来以质量求生存，以信誉求发展为基本经营理念。在中国甚至在世界世界都赢得了不错的口碑，在这里我们保证每一个宏达振动电机及设备都严格遵守国家质量检测标准，让每一个宏达客户都能避免一些不必要的麻烦，现在订购还可以享受1年质保，7天包退换的优惠，请广大客户把握好时机哦！

  YA/YK系列圆振动筛圆振动筛概述：                                        圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅，**的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力，是一种多层、高效的新型振动筛。 圆振动筛型号说明：2 Y  A □  □ ┬ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ │ │ └──────────　筛面长度dm│ │ │ ││ │ │ └───────────-　筛面宽度dm│ │ ││ │ └─────────────　轴偏心振动器│ │　│ └──────────────-　圆振动│ └────────────────　筛面层数（单层不写）圆振动筛工作特点：      ① 采用块偏心作为激振力，激振力强。      ② 筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷；     ③ 采用轮胎联轴器，柔性连接，运转平稳；      ④ 采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理**大、寿命长、电耗低、噪音小。 我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，产量能耗均达到国家标准，居国内外**水平，备受各行业用户的好评。 圆振动筛主要结构     圆振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。 圆振动筛工作原理：     电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。 圆振动筛使用和维护：     振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。YA系列圆振动筛的主要技术参数:   YA系列圆振动筛选用须知：  1、筛机分单层和双层，并有轻型和重型之分。  2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。  3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。  4、电动机可安装在左侧或右侧，无特殊要求按安装图安装、供贷。  5、给科箱为选择件，用户如有要求，可供给料箱。  6、在选用时如有改变筛面倾角的要求，可另行设计。  7、基础螺拴由用户自备。

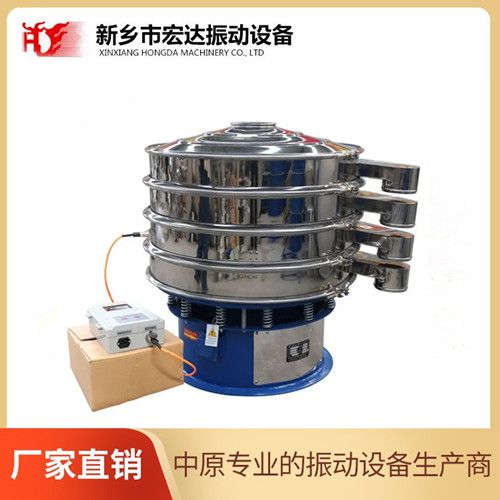

作用与原理： 　　 　　S49C超声波振动筛是在我厂多年生产S49系列旋振筛的基础上，在筛网上面叠加一个高频率低振幅的超声振动波（机械波），使超微细粉体接受巨大的超声加速度，从而抑制物料黏附、摩擦、平降、楔入等堵网因素，提高筛分效率和清网效率。1具备自洁功能网孔不堵塞。2使用于40-635目尤其是筛粉100um以下颗粒。3不改变被筛分物料的特性。4筛分粒度可提高1-70%产量**大提高10倍。5无需添加弹跳等防堵塞装置，筛网使用寿命长。6有效解决强吸附性，易团聚、高静电、高密度、比重轻等筛分难题。
