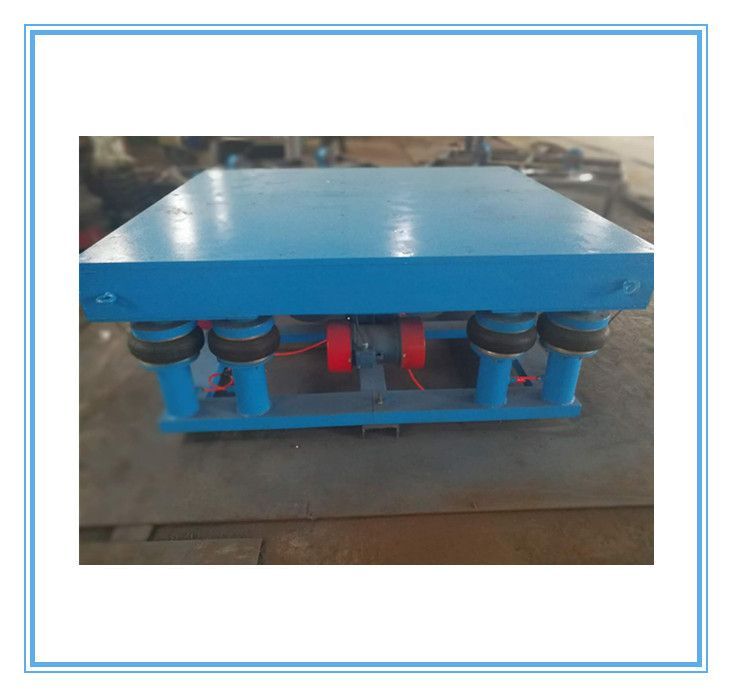

ZDP系列振动平台简介
广泛地使用在冶金、模具/食品、化工、建材等行业。
振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。
振动平台产品特点：
振动平台在使用过程中，可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。
振动电机为激振源，噪声低、耗电小、维护简单。
ZDP系列振动平台结构简单。运行可靠、重量轻、体积小、安装简便。
振动平台的组成：
1、振动平台主要有支架、台面振动机构，减震机构四部分组成。同时由于它能够做横向、纵向、上下的运动，故而得名三位振动平台。
2、振动平台的振动机构主要由若干台振动电机、传动板构成，振动电机的数量一般为偶数，如：4、6、8、10等，振动电机的型号决定了三维振动平台的主要技术参数。
3、振动平台的减震机构主要由减震弹簧组成，共分为橡胶弹簧、复合弹簧、空气弹簧等几种。
振动平台主要参数：
技术规格表
型 号 | 面积（m2） | 功率（Kw） | 振幅（mm） | 重量（Kg） |
ZDP-500＊500 | 0.25 | 2＊0.25 | 2-5 | 300 |
ZDP-1000＊1000 | 1 | 2＊0.4 | 2-5 | 600 |
ZDP-1200＊1200 | 1.44 | 2＊3 | 2-5 | 1600 |
ZDP-1500＊1500 | 2.25 | 2＊3 | 2-5 | 2600 |
ZDP-3000＊3000 | 9 | 6＊1.5 | 2-5 | 3200 |
外形尺寸表 |
型 号 | A | B | H |
ZDP-1000 | 1000 | 900 | 650 |
ZDP-1500 | 1500 | 1400 | 700 |
ZDP-2000 | 2000 | 1880 | 800 |
ZDP-3000 | 3000 | 2880 | 900 |
振动平台的安装与调整
1.该机进行安装时，基础接触面要水平，不超过±0.15。
2.地角基础螺栓拧紧，不得有松动现象。
3.检查电机固定螺丝和平台紧固螺丝，均不得松动。
4.待检查安装无误时，可进行空载试车，在空载试车无异常的情况下，进行负载作业。
5.若需调整振幅，可先通过变频器调节，降低频率增大振幅，升高频率减振幅，也可通过机械式调整，打开电机防护罩将每一端的外偏心块锁紧螺丝松开，调整外偏心块和内偏心块之间夹角来改变激振力大小从而调整到需要的工作振幅。（振动电机和变频器详细见各自使用说明书）
6.振动电机工作的运转方向，立式装为同向运转；卧式装为同步反向运转。
7.在振动电机调整好后，要装好防护罩，确保安全。
8.要定期检查各个部分的紧固螺丝，检查带负荷的箱体与台面的紧固情况，以免造成二次振动损坏台面。
