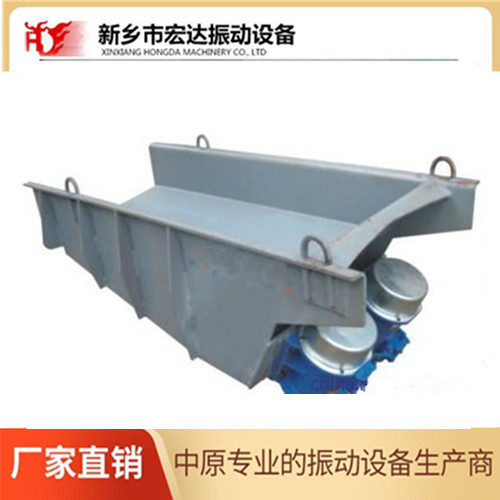

ZG振动给料机

详细说明

详细介绍：

ZG系列振动给料机是一种新型、节能、通用给料设备，具有结构简单紧凑、使用维修方便，料槽磨损小；使用寿命长等特点。可用于自动配称、定量包装等自动控制的工艺流程中，实现自动化流水线生产。广泛应用于冶金、矿山、煤炭、电力、耐火材料、建材、轻工、化工、铸造、粮食等行业。

技术参数表

型号	入料粒度（mm)	处理量（t/h)	功率（kw)	振频（HZ)	双振幅（mm)	激振力（KN）	重量（kg)		单支点动载荷 (N)
型号	入料粒度（mm)	处理量（t/h)	功率（kw)	振频（HZ)	双振幅（mm)	激振力（KN）	封闭	敞开	单支点动载荷 (N)
ZG-25	50	25	2X0.25	25	2-3	2X2.5	240	174	30
ZG-30	50	30	2X0.25	25	2-3	2X2.5	246	186	30
ZG-50	100	50	2X0.4	25	2-3	2X5	280	235	38
ZG-60	100	60	2X0.4	25	2-4	2X5	302	242	38
ZG-80	100	80	2X0.4	25	2-4	2X5	312	256	38
ZG-100	100	100	2X0.75	25	2-5	2X8	384	321	49
ZG-200	150	200	2X0.75	25	2-5	2X8	432	372	49
ZG-300	150	300	2X0.75	25	2-5	2X16	602	556	56
ZG-350	150	350	2X0.75	25	2-5	2X16	645	568	56
ZG-400	200	400	2X1.5	25	3-5	2X25	686	606	88
ZG-500	200	500	2X1.5	25	3-5	2X25	916	886	88
ZG-750	250	750	2X2.0	16	4-6	2X32	1258	1035	161
ZG-1000	300	1000	2X2.5	16	4-6	2X40	1500	1156	185
ZG-1500	400	1500	2X3.7	16	4-6	2X50	2100	1880	420
ZG-2000	400	2000	2X3.7	16	4-6	2X50	2630	2120	420

外型安装尺寸（图一）

型号	L	L1	L2	B	B1	B2	H	H1	H2	H3
ZG-25	935	200	900	512	355	350	435	200	250	150
ZG-30	960	200	900	550	405	400	450	250	280	150
ZG-50	1000	215	900	612	455	450	454	260	290	200
ZG-60	990	225	900	658	605	500	475	310	340	200
ZG-80	1042	262	1000	758	605	600	475	310	340	200
ZG-100	1124	262	1000	864	706	700	465	320	380	230
ZG-200	1281	351	1220	964	806	800	510	340	400	250
ZG-300	1486	390	1400	1072	906	900	620	340	400	250
ZG-350	1520	392	1500	1072	906	900	620	360	420	300
ZG-400	1586	392	1500	1118	956	950	720	850	900	300
ZG-500	1507	405	1500	1466	1258	1250	630	950	970	380
ZG-750	1846	430	1800	1634	1408	1400	760	985	1160	400
ZG-1000	1846	411	1800	1834	1608	1600	815	1000	1046	450
ZG-1500	2249	357	2100	2096	1740	1800	840	1310	1390	500
ZG-2000	2494	550	2400	2446	2090	2150	840	1510	1770	500

外型安装尺寸（图二）

型号	L	L1	L2	B	B1	H	H1	H2	H3	JXJ1	J2XJ3
ZG-25F	900	200	730	512	350	400	200	100	150	300X200	350X120
ZG-30F	900	200	755	601	400	400	250	130	150	350X200	400X120
ZG-60F	910	225	675	701	500	430	310	140	200	450X300	500X160
ZG-80F	960	262	775	813	600	430	310	140	200	550X300	600X170
ZG-100F	1000	262	765	913	700	510	320	200	230	650X300	700X200
ZG-200F	1181	351	895	1066	800	590	340	250	250	750X300	800X220
ZG-300F	1456	392	1070	1168	900	590	340	250	250	850X400	900X240
ZG-400F	1456	392	1170	1268	950	720	400	320	300	850X400	950X260
ZG-500F	1460	405	1125	1568	1200	680	480	320	380	1150X500	1200X335
ZG-750F	1676	430	1380	1884	1400	850	550	400	400	1300X500	1400X350
ZG-1200F	1725	510	1331	2230	1700	1150	650	400	500	1400X500	1700X440
ZG-1800F	1972	550	1630	2595	1900	1150	680	420	500	1800X500	1900X440
ZG-2000F	2274	550	1880	3010	2150	1150	680	420	500	2050X600	2100X440

外型安装尺寸（图三）

型号	L	L1	L2	B	B1	H	H1	H2	H3
ZG-25S	960	200	900	512	350	550	200	100	150
ZG-30S	960	200	900	601	400	550	250	130	150
ZG-60S	990	225	900	701	500	630	310	140	200
ZG-80S	1042	262	1000	813	600	650	310	140	200
ZG-100S	1092	262	1000	913	700	740	320	200	230
ZG-200S	1291	351	1200	1066	800	840	340	250	250
ZG-300S	1486	392	1400	1168	900	840	340	250	250
ZG-400S	1586	392	1500	1268	950	1020	400	320	300
ZG-500S	1589	405	1500	1568	1250	1060	480	320	380
ZG-750S	1846	430	1800	1884	1400	1250	550	400	400
ZG-1200S	1944	510	1800	2230	1700	1650	650	400	500
ZG-1800S	2192	550	2100	2595	1900	1650	680	420	500
ZG-2000S	2494	560	2400	3010	2150	1650	680	420	500
