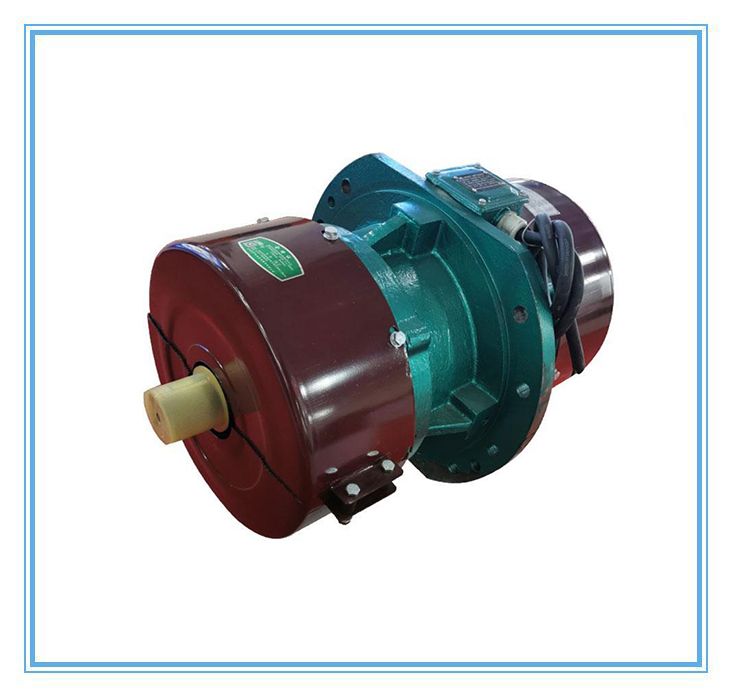

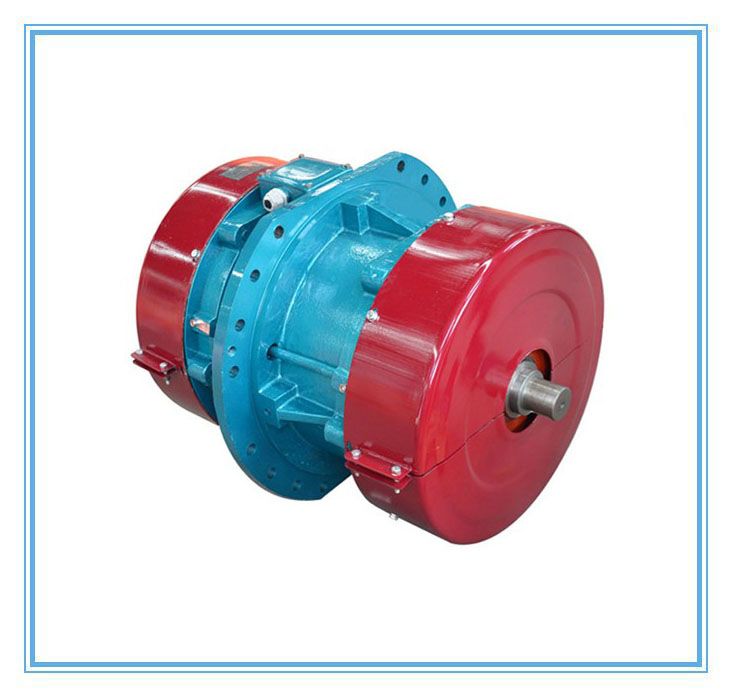

侧板振动电机概述：        侧板振动电机与普通振动电机相比，它省去了振动机械复杂的电机底板结构，电机直接安装在振动机械的侧板上，可使振动机械实现圆运动或直线运动，同时可使振动机械重量减轻，机体刚度要求减小，减少了振动机械的能耗，安装维护方便、单机激振力大、寿命长（达10000小时）。它广泛应用于电力、建材、煤炭、化工、矿山、冶金、轻工、铸造等行业，主要适用于大型筛分设备，其独特的优点，可逐步替代轴偏心、块偏心等其它类型的激振源，同时为我国大型振动机械提供了新型、可靠的激振源。侧板振动电机的主要结构及工作原理：总体结构1、通用型振动电机由特殊设计的电机和激振块组成，当电机通电旋转时，激振块产生激振力，通过底脚或者法兰盘传递给振动机械。2、特质电机部分由定子装配及转子装配组成，能承受高振动加速度的振动，因此定子结构的机械强度要求很高，由于轴承传递全部激振力，故轴承规格较大。侧板振动电机概述：侧板振动电机与普通振动电机相比，它省去了振动机械复杂的电机底板结构，电机直接安装在振动机械的侧板上，可使振动机械实现圆运动或直线运动，同时可使振动机械重量减轻，机体刚度要求减小，减少了振动机械的能耗，安装维护方便、单机激振力大、寿命长（达10000小时）。它广泛应用于电力、建材、煤炭、化工、矿山、冶金、轻工、铸造等行业，主要适用于大型筛分设备，其独特的优点，可逐步替代轴偏心、块偏心等其它类型的激振源，同时为我国大型振动机械提供了新型、可靠的激振源侧板振动电机的主要结构及工作原理：总体结构1、通用型振动电机由特殊设计的电机和激振块组成，当电机通电旋转时，激振块产生激振力，通过底脚或者法兰盘传递给振动机械。2、特质电机部分由定子装配及转子装配组成，能承受高振动加速度的振动，因此定子结构的机械强度要求很高，由于轴承传递全部激振力，故轴承规格较大。3、激振块部分 卧式振动电机采用四块扇形偏心块做激振块，激振块分固定激振块和可调激振块，一般内侧为固定激振块，外侧为可调激振块。调节同轴端两块偏心块的夹角，可以从零至调节振动电机的激振力；立式振动电机采用两块偏心块作为激振块，两轴端各一块，上轴端为固定偏心块，下轴端为可调偏心块。在上下偏心块的外侧各装有一组附加块，通过调节附加块的数量，可以分级调节电机的激振力。4、工作原理激振块在转动时产生惯性激振力，该力是空间回转力，其幅值为FmFm=mrω2其中m——激振块质量。r——激振块质心与回转轴心的距离ω——电动激振器旋转角频率惯性力经过电动激振器轴承传递给振动机械，就是该振动机械产生振动的激振力。侧板振动电机的特点：1、合理的安装方式，减轻了振动机械的整体重量。2、减少了中间传动结构、可大大降低振动机械的能耗，节约电能。3、因利用平稳的回转产生振动，噪声低。4、只需调节偏心块夹角，就可无级调整激振力大小。5、多机组合成各种振动形式，以满足各种作业要求。6、简化了振动机械设计程序，使结构更趋合理。7、安装维护方便、使用可靠寿命长。

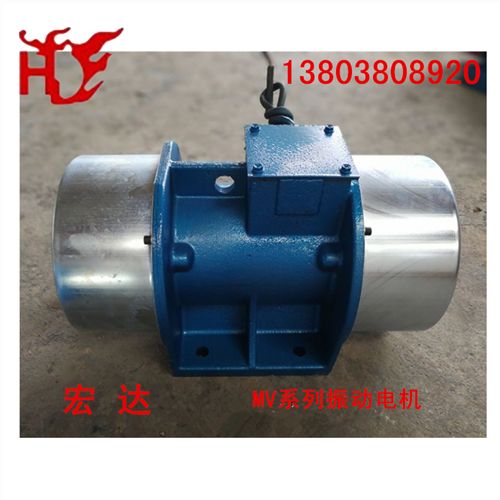

    宏达优质MV系列通用型振动电机，是我公司技术人员在考察了国外同类产品主要生产厂商之后，结合国内实际应用状况，与科研院所相结合，从意大利引进的具有二十一世纪国际**水平的振动电机产品。我们的振动电机产品，在设计上精益求精，机械结构**，耐振性能好，重量轻，体积小；激振力大且可非常容易的从零到**大作无级调节；外观质量好，安装维护方便；绝缘等级和防护等级高，能可靠应用于高尘***湿场所；电磁参数的设计符合振动电机的工作特性，起动更迅速，运行更平稳；选用名优厂家的特制耐振轴承，可靠性高，使用寿命长；电磁部位及轴承温升在振动电机长时间连续运行时能得到有效控制，使得MV系列振动电机产品具有使用寿命。主体结构    振动电机由特制电机外加偏心重块组成，由于产品的特殊性，对各部件的耐振强度要求很高。工作原理    振动电机通电旋转，带动电机轴两端的偏心重块，产生惯性激振力，通过电机底脚传递给振动机械。振次    MV系列振动电机分为2、4、6、8级四种规格，振次分别为2870、1460、980、740RPM。激振力    Fm=mrω2    m-偏心块质量    r-偏心块质心回转轴心的距离，即偏心距    ω-电机旋转角度频率    ω＝2πn/60    n—振动电机振次    振幅S=2F÷ω2/Ws—振动机械设备的双振幅w—振动机械设备的参振重量（包括振动电机，不包括物料）不同级数的振动电机，其ω值也不同2级电机,ω=300; 4级电机,ω=153; 6级电机,ω=103; 8级电机,ω=78; 因此，不难算出各型振动机械设备配置相应振动电机时的振幅例如：某种振动机械的参重量为1000kG，如选用两台MV50-6振动电机，单台振动电机重量为265KG，则S=S=2F÷ω2/W=2*(50000+50000)÷103*103/1000+365*2=0.0123M=12.3mm右图是振动电机激振力与振动机械设备振幅的曲线关系图（参振重量w假设为1000KG）从右图可以看出，当激振力及参振重相同时，振动电机振次越底，振动设备振幅越大。   如用户在产品的设计与应用上有特殊要求，请与我公司的**技术人员商讨，我公司一定会全力配合，协助用户解决振动电机应用上的各种问题，确保我们各种振动电机产品的功效和质量.技术参数：额定电压：380v 额定频率：50hz绝缘等级：F   防护等级：IP55相 数：3    定 额：连续环境温度：-20-+40度轴承润滑脂：壳牌三号锂基脂可为用户设计制造特殊要求的振动电机 1、 特殊电网电压及频率如：50HZ.220V.660V;60HZ.230V.460V;单相,220V2、 较高绝缘等级要求3、 变极调速振动电机4、 耐潮湿振动电机5、 耐高温振动电机6、 特殊外形及安装尺寸型号振次rpm**大激振力C.F[N]额定功率kw额定电流AMP/380v功率因数cosf效率h%重量kg图号外型及安装尺寸Dimension(mm)紧固螺栓LABCDEFfGHKMNMV0.8-228708000.150.390.857212A2609013012016020301280100136165M12MV1.5-215000.150.390.857215A2609013012016020301280100136165M12MV2.5-225000.250.590.857521A2609013012016020301280100136165M12MV5-250000.401.010.827233A320110150150190254018100180215220M16MV8-280000.751.760.867646A380110150150190254018100180215220M16MV10-2100000.902.100.867651B420120170160210304518120216252260M16MV15-2150001.303.100.867665B420120170160210304518120216252260M16MV16-2160001.503.620.857369B430140190185240385018140255290290M16MV20-2200001.704.120.877278B430140190185240385018140255290290M16MV25-2250001.904.620.867396B490155225210280456022160300330330M20MV30-2300002.004.880.8674105B490155225210280456022160300330330M20MV32-2320002.205.260.8575148B590155255210310507026170315355360M24MV40-2400003.006.900.8874159B590155255210310507026170315355360M24MV50-2500003.708.950.8081218C670110280350340308026200370410410M24MV60-2600004.2010.350.7980239C670110280350340308026200370410410M24MV75-2750005.5013.200.7879296C670110320360390309032200370410

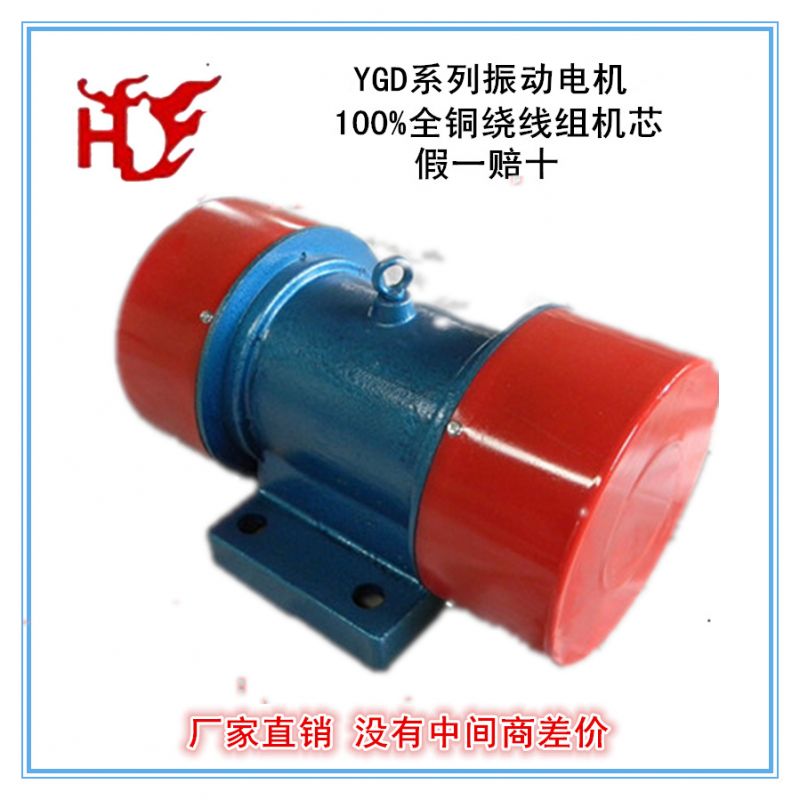

YGD系列振动电机 YGD系列振动电机产品介绍：   YGD振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力高、能耗小、噪音低、寿命长。是直线振动筛、振动给料机、振动给料斗、振动输送机等各种振动机械 理想的激振源，也是冶金、矿山、煤炭、建材、磨料、陶瓷、化工、粮食等工业部门的理想设备，并可用于各种料仓、料斗、溜槽的仓壁振动，以防止物料滞留，促使物料快速运动。有着极其广泛的应用范围。YGD振动电机主要特点：1.使用寿命长，只需定期维护轴承。2.因利用平稳的回转产生振动，噪声低。3.激振力与出力配合适当，机体质量轻、体积小。4.可多机组合成各种振动形式，以完成各种作业要求。5.全封闭结构，可在任何无防爆要求的粉尘条件下工作。　6.只需调节两端外侧的偏心块,使之与内侧偏心块形成一定的夹角，就可无级调整激振力。7.电机的设计可随需要做适当的调整，以适用于特殊的环境：660V或60HZ特殊电压及电源频率，气温极高或极低的工作场所、防尘防水要求较高的场所、地处海拔较高的场所等。YGD振动电机是机座联体电机，密封性能高于普通振动电机 YGD振动电机安装图: YGD振动电机技术参数 :型号激振力(KN)功率(kw)电流（A)振频(r/min)安装尺寸重量 KgE FGHILMNnφdYGD-1.5-21.50.120.36300013080198020024016411841213YGD-2.5-22.50.220.6613080198020024016411841214YGD-3-230.250.7515090219022025018512441420YGD-5-250.371.1115090219022027018512441421YGD-10-2100.752.251801102711223833522515541831YGD-15-2151.13.32201403212526537027219042247YGD-20-2201.54.52601504014032045234423442668YGD-30-2302.26.631017057170365505400270433107YGD-50-2503.711.135022052200425600450313439210YGD-1.0-410.090.27150013080198020024516411841213YGD-1.5-41.50.120.3613080198020024016411841216YGD-3-430.180.5415090219022026018512441422YGD-5-450.250.751801102711223833522515541832YGD-10-4100.551.652201403212526537027219042249YGD-15-4150.752.252601504214032045234423442676YGD-20-4201.13.32601504214032045234423442682YGD-30-4301.54.531017057170365505400270433117YGD-50-4502.26.635022033190425600450313433219YGD-75-4753.711.138025035220500670480350439360YGD-1.5-61.50.120.36100015090219022027018512441422YGD-3-630.250.751801102711223833522515541835YGD-5-650.371.112201403212526537027219042250YGD-10-6100.752.252601504214032045234423442682YGD-15-6151.13.331017057170365505400270433125YGD-20-6201.54.531017057170365505400270433130YGD-30-6302.26.635022033190425600450313439190YGD-40-6403935022035190425600450313439190YGD-50-6503.711.138025035210465670480350445300YGD-75-6755.516.544025035220500730480350445400YGD-100-61007.522.544028040240550750570450445420YGD-125-61258.525.544028040240550750570450445468YD振动电机的应用:1.       广泛应用于矿山、冶金、煤炭、建材、耐火材料、粮食等行业领域。2.       应用于旋振筛分机、振动混料机等等3.       适用于颗粒状的干式筛分及料浆过滤。4.       可广泛用陶瓷、石墨等行业制粉。5.       可供磨料化工等行业中的干式粉状筛分。

             YZU-A系列粮机专用振动电机YZU-A系列粮机行业专用电机是根据粮机行业设备的实际情况和环境要求专门设计的振动电机，该产品的使用条件和YZU系列振动电机的使用条件和要求相同，实在YZU系列的基础上根据粮机行业的情况设计而成。具有体积小、重量轻、安装维修方便等特点。 产品技术参数和安装尺寸:   振动电机订货须知：（1） 写明所需产品的规格、功率、激振力、极数、数量。（2） 对面漆有无特殊要求。（3） 对电机引出线有无物殊要求。（4） 可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等如果您要求特别定制可以拨打订购专线15716775577电话咨询。www.hdzddj.com 是“新乡市宏达振动设备有限责任公司”***指定官方网站（专售振动电机,振动平台,仓壁振动器,给料设备,防爆振动电机,筛分设备,提升设备）。

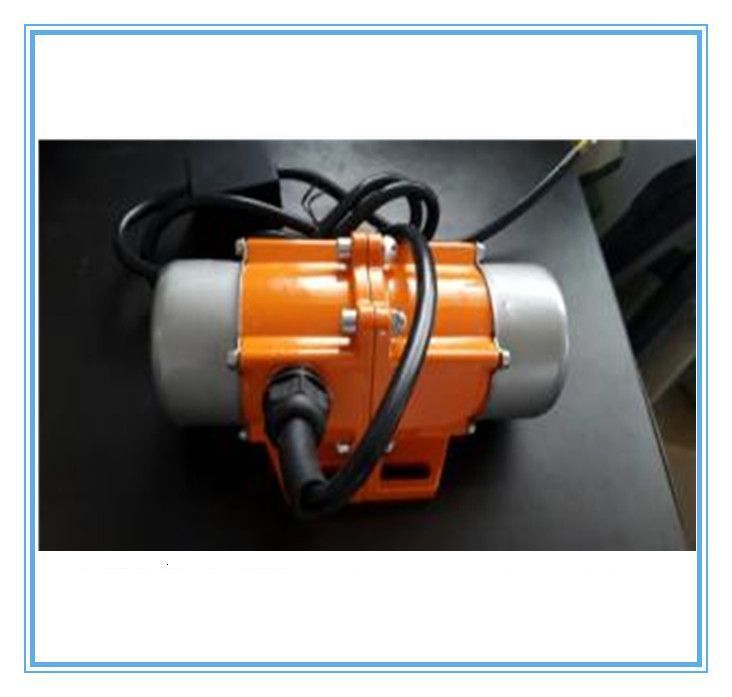

河南新乡宏达振动设备有限公司是豫北地区知名的振动电机生产厂家.本公司新研制开发了一款微型卧式电机，本产品体形小，噪声小，振动力大。适合小型料斗上。广用于包装设备，粉体设备，食品设备，制药设备，电镀设备，小型振动筛等。其产品技术精湛,价格实惠,品质***,售后有保障，咨询热线：0373-3379887 13803808920名称:振动器规格:FY系列适用范围:振动行业加工定制:是属性:属性值导购推荐 加载中... 自定义内容 联 系 人:史克平厂长/工程师外形尺寸：规格ABCDEGHILRM15W15011070603230163090M16850W15511070653728163090M161070W17011082653735163090M1610铝合金振动电机/马达主要参数性能如下：型号电压V频率HZ额定电流A转速RPM功率W激振力NFY-L01220(380)500.11300015200FY-L02220(380)500.11300020300FY-L03220(380)500.11300030400FY-L04220(380)500.14300040500FY-L05220(380)500.15300050650FY-L06220(380)500.17300060760FY-L07220(380)500.21300070880FY-L08220(380)500.233000801000FY-L09220(380)500.263000901200FY-L10220(380)500.3030001001350本产品体形小，噪声小，振动力大。适合小型料斗上。广用于包装设备，粉体设备，食品设备，制药设备，电镀设备，小型振动筛等。

ZQ系列振动源电动机将激振器和动力源合为一体，具有能耗少、体积小、重量轻、耗资少、使用维护控制方便等优点。【详细说明】

YZG系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。二、特点YZG系列三相异步振动电机具有以下优点：1、激振力与功率配合适当，机体质量轻、体积小。2、利用平稳的回转产生振动力，噪声低。3、全封闭结构，外壳防护等级IP54、IP55。4、使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。5、只需调节偏心块夹角，就可实现无级调整激振力。6、可多机组合形成多种振动形式，满足各种作业要求。7、机种丰富,规格齐全,能满足各类振动机械的工作需要。三、使用条件环境温度：-15℃~+40℃        绝缘等级：F级海    拔：<1000m             电源频率：50 Hz电    压：380V               工作方式：连续S1接    法：Y/△               安装方式：任意方向四、型号举例五、技术参数序号型号额定激振力kN额定功率kw额定电流A额定转速转/分额定电压V温升K绝缘等级防护等级重量kg1YZG1-0.09/20-10.090.322900380≤80FIP55102YZG2-0.18/20-20.180.592900183YZG8-0.25/20-30.250.782900204YZG5-0.37/20-50.371.102900285YZG10-0.75/20-100.751.962900486YZG20-1.5/20-201.53.672900707YZG30-2.2/20-302.25.1029001068YZG50-3.7/20-503.78.4329001909YZG1-0.09/40-10.090.3514501210YZG2.5-0.12/40-2.50.120.4914502011YZG5-0.25/40-50.250.8514503012YZG8-0.37/40-80.371.1814505013YZG10-0.55/40-100.551.7614505014YZG16-0.75/40-160.751.9414507615YZG20-1.1/40-201.12.8514508616YZG30-1.5/40-301.53.76145011017YZG40-2.0/40-402.04.70145014018YZG50-2.2/40-502.25.55145020019YZG60-3.0/40-603.07.36145024520YZG80-5.5/40-805.511.5145034021YZG100-7.5/40-1007.516.88145046022YZG1.5-0.12/60-1.50.120.59602023YZG3-0.25/60-30.251.09603224YZG5-0.37/60-50.371.369605525YZG8-0.55/60-80.551.609606526YZG10-0.75/60-100.752.469607827YZG16-1.1/60-161.13.389609628YZG20-1.5/60-201.54.4896012029YZG25-1.85/60-251.855.5696015030YZG30-2.2/60-302.26.2096020031YZG45-3.0/60-453.08.3096025032YZG50-3.7/60-503.79.3896030033YZG60-4.5/60-604.511.5096038034YZG80-5.5/60-805.513.696042035YZG100-7.5/60-1007.517.1296052036YZG1.5-0.18/80-1.50.180.867203237YZG3-0.25/80-30.251.187206038YZG5-0.37/80-50.371.767208039YZG10-0.75/80-100.752.7872013640YZG16-1.1/80-161.14.0872015041YZG20-1.5/80-201.54.9472022042YZG30-2.2/80-302.26.772035043YZG50-3.7/80-503.79.8720460六、外型及安装尺寸*注：1. YZG系列电机外壳颜色为国际通用安全警告色，如客户需要可另作说明。     2.用户如在额定电源电压、额定电源频率、特别激振力、特别材质等方面有特殊要求时请详细说明，本公司可按特殊要求制作。序号型号LBbAchHGd图 型1YZG1-0.09/22207040150120651551310图12YZG2-0.18/2250130901801509020014143YZG3-0.25/2250130901801509020014144YZG5-0.37/231015511022018010021018185YZG10-0.75/240019514026522012022522226YZG20-1.5/244021515032026014029024267YZG30-2.2/249024017038031016034030328YZG50-3.7/257030022043035018038034389YZG1-0.09/4230704015012065155131010YZG2.5-0.12/42501309018015090200141411YZG5-0.25/4330150110220180100210181812YZG8-0.37/4390140140265220120225222213YZG10-0.55/4400195140265220120225222214YZG16-0.75/4440215150320260140290242615YZG20-1.1/4450215150320260140290242616YZG30-1.5/4490240170380310160340303217YZG40-2.0/4510240170380310160340303218YZG50-2.2/4570300220430350180380343819YZG60-3.0/46203002204303501803910343820YZG80-5.5/46803602504603802004403838图221YZG100-7.5/4740380280530440220460384522YZG1.5-0.12/625613090180150902001414图123YZG3-0.25/6330150110220180100210181824YZG5-0.37/6402195140265220120225222225YZG8-0.55/6410195140265220120225222226YZG10-0.75/6430215150320260140290242627YZG16-1.1/6460215150320260140290242628YZG20-1.5/6520240170380310160340303229YZG25-1.85/6550240170380310160340303230YZG30-2.2/6580290220430350180380343831YZG45-3.0/6610290220430350180380343832YZG50-3.7/6650360250460380200440383833YZG60-4.5/6670360250460380200440383834YZG80-5.5/67103802805304402204604045图235YZG100-7.5/6865440140530440240467364536YZG135-9.0/69855101406004802655203845图337YZG160-11.0/6998510140600480265520384538YZG180-13.0/6970510140610520290570384539YZG30-2.2/87003302504603802004203838图140YZG50-3.7/87603802805304402204604045图141YZG1.5-0.18/8330150110180180100210181842YZG3-0.25/84201951402652201202302222图143YZG5-0.37/8460215150320260140300242644YZG10-0.75/8496240170380310160340303245YZG16-1.1/85602401703103101603403032

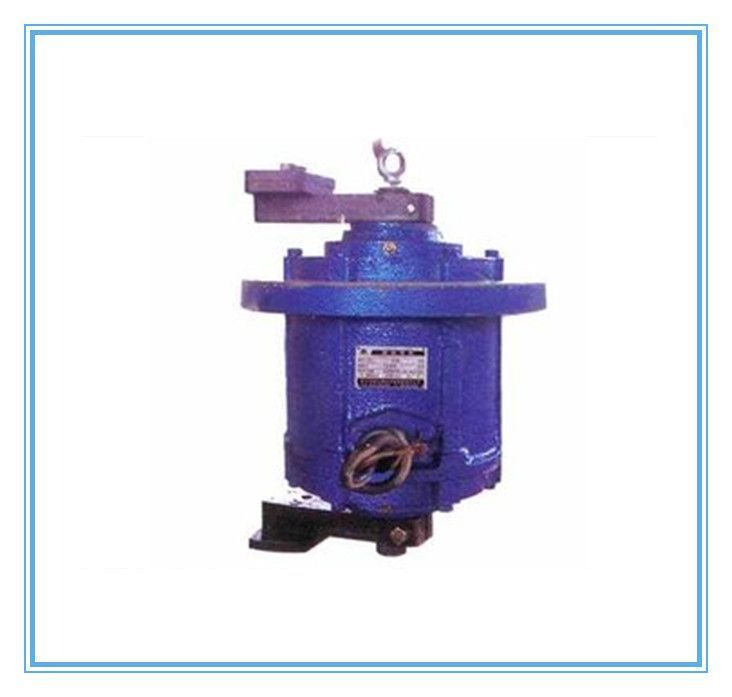

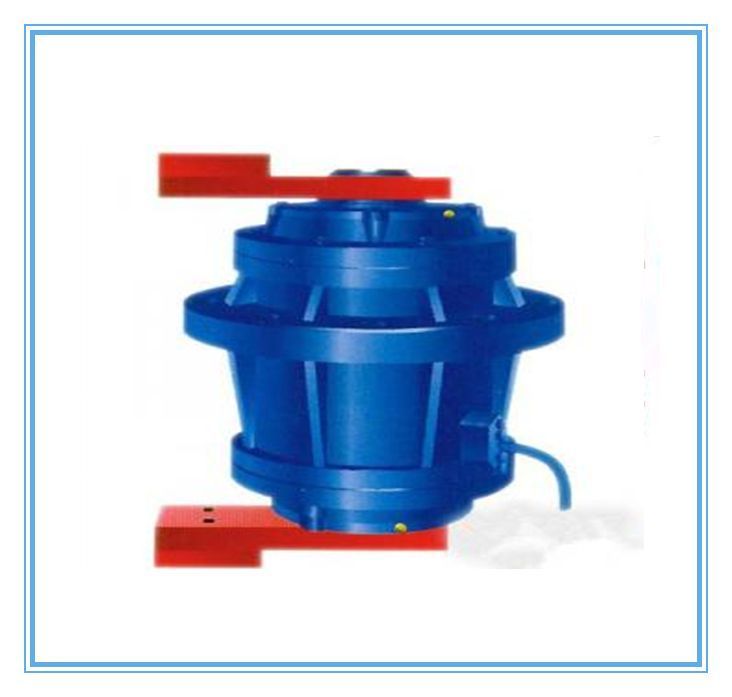

　　T05立式振动电机概述T05立式振动电机是我公司新型立式振动电机产品，采用**的单法兰结构，设计精巧，运行安全可靠，单法兰结构使得立式振动电机安装维护方便，同时可大大减轻主机重量，减小主机外形尺寸、简化主机结构、降低主机成本，使得主机对物料的处理量更大。振动电机激振力能在一定范围内非常容易地进行有级调节，满足各种作业需求。立式振动电机是各种平旋型或复旋型振动机械理想的振动源，广泛应用于旋振筛、旋振磨机、旋振清理机、振动光筛机、振动混料机等。使用新型密封技术及进口密封件，大大提高了立式振动电机的防尘防潮能力，产品能在各种高尘***湿场所安全稳定运行。T05立式振动电机主要特点：1.噪音低、能耗低、效率高。2.体积小、重量轻、启动迅速。3.安装便捷、维护简单、寿命长。4.激振力易于无级调整且调节范围广、振动无机械传导。T05立式振动电机工作原理T05立式振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。YZUL振动电机由电机本身运行产生易于调整的水平、垂直、倾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋转、三维旋转等多种运动方式，用于控制排料速度、处理精度等机械性能指标，以其独特的结构特点适应于不同的机械对振动源的要求。T05立式振动电机安装尺寸图 T05立式振动电机的技术参数表型号**大激振力(N)同步转速(rpm)功率(KW)电流(A)安装及外型尺寸(mm)φ1φ2φ3BN×DLERT05-3-4300015000.180.6230200160204×φ11.528010085200130T05L-5-4500015000.250.74245210170226×φ11.5320120135220155T05-8-4800015000.551.5275235195246×φ14380150140240195T05-10-41000015000.751.85315265225348×φ18460165160270225T05-15-41500015001.12.58315265225348×φ18470170180270224T05-30-43000015001.53.6375315272348×φ22490180200320235T05-50-45000015002.25.1440380325368×φ26560260235T05立式振动电机相关产品：振动电机型号　JZO振动电机 　YZS振动电机　YZD振动电机　YZO振动电机　YZU振动电机　TZD振动电机　ZDS振动电机　 T05立式振动电机　VB振动电机　ZDJ振动电机　YZUL立式振动电机　MV振动电机　XVM-A振动电机　MVE振动电机　YJDX振动电机

 XUM通用系列振动电机产品概述：XUM振动电机报价、XUM振动电机安装尺寸、XUM振动电机使用说明。落砂机专用振动电机。淘金振动电机。XUM通用系列振动电机是我公司引进德国和意大利技术开发的新型振动电机产品，公司通过了ISO9001质量体系认证和国家强制性CCC认证。XUM振动电机设计精巧，高效、节能、环保、运行安全可靠，安装维护方便，简化结构、降低成本，使得振动筛对物料的处理量更大；激振力能在一定范围内非常容易地进行无极调节，满足各种作业需求；使用新型密封技术及进口密封件，大大提高了振动电机的防尘防潮能力，产品能在各种高尘潮湿场所安全稳定运行；各项**的设计及精密的制造过程，确保产品具有特长使用寿命。     XUM系列振动电机是在双轴伸的转子轴两端各安装一组可调偏心块，利用偏心块旋转产生的离心力得到激振力。振动电机的激振力大、能耗小、噪声低、寿命长。它使用于料仓、料斗、溜槽的仓壁振动，还是自同步直线振动筛、振动给料机、振动输送机等各种振动机械的激振源，是冶金、矿山、煤炭、建材、化工等部门的理想设备，有广泛的应用范围。　　相关技术参数　　1、额定电压：380V-660V　　2、额定频率：50Hz-60Hz　　3、防护等级：IP55　　4、允许环境温度：-40℃－60℃　　5、绝缘等级：B级　　6、工作制：连续 本文由：振动电机 www.zdsbdj.com 整理发布

YTS系列振动电机是动力源与振动源合为一体的激振源。其激振力可以无级调节，应用于一般振动机械的激振，如：振动给料机、振动输送机、振动破碎机、振动放矿机、振动落砂机、振动筛分机、振动提升机、振动充填机、料仓的振动破拱等等。广泛地应用在电力、建材、煤碳、冶金、化工、铸造、轻工、粮食等各行业。特点1、体积小、重量轻、激振力大，使用维修方便。2、全封闭结构，可在任何无防爆要求的粉尘条件下工作。3、使用寿命长，轴承寿命达5000小时以上。4、可多机组合成各种振动形态，以完成各种作业要求。使用条件环境温度：不超过40℃；电源电压：38V；电源频率50Hz；绝缘等级：B级；工作方式：连续    新乡市宏达振动设备有限责任公司是生产振动电机和振动机械的**厂家，公司的主要产品有：振动电机、重型振动筛、圆振动筛、旋振筛、直线筛、振动给料机、输送机、提升机、振动磨机等四十余种系列产品。  新乡市宏达振动设备有限责任公司已全面通过CCC质量体系认证，可为您提供更优质的产品和服务，让您买的放心用的放心，热诚欢迎各界新老客户来人、来电咨询、洽谈业务，我们将竭诚为您服务!本文由：振动电机 www.zdsbdj.com 整理发布
