当前位置：首页 > 产品中心 > 振动电机

产品类别：振动电机

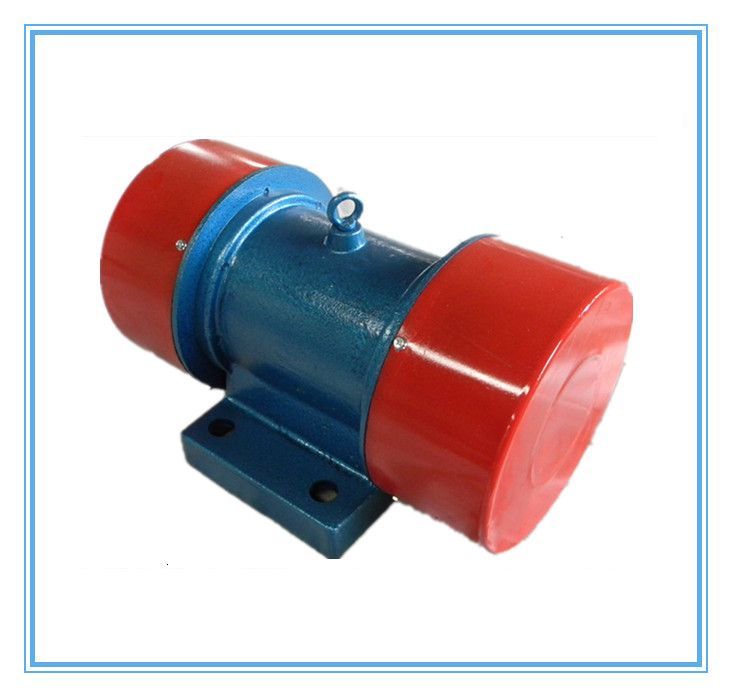

ZD系列振动电机

ZD系列振动电机宏达振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。偏心块用Q235制成。偏心块分固定和可调两种，激震力调节范围从60%、70%、80%、90%到100%的额定激振力，或根据用户要求设定。　　振动电机的激振力利用率高、能耗小、噪音低、寿命长。　　在下列条件下振动电机能额定运行，海拔不超过1000米，环境温度不超过-20～+40摄氏度，相对温度不大于90%(月平均**低温度不高于25摄氏度)，振动加速度不大于20g。工作原理　　ZD普通型系列振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。质量保证　　1、本系列振动电机采用F级绝缘，防护等级为IP55，采取自身冷却方式，连续运转方式。振动电机允许满压直接起动。　　2、振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。　　3、本产品均由安标国家矿用产品安全标志中心颁发矿用产品安全标志证书，确保产品安全、可靠，可放心选购。技术参数型号级数额定激振力（KN）额定功率（KW）额定电压（V）额定电流（A）额定频率（Hz）振率次/min接法绝缘等级工作定额防护等级ZD2.522.50.25380、6602.5、1.44502800YFSIIP5540.13380、6600.42、0.24501380YFSIIP5560.2380、6600.72、0.4250900YFSIIP555250.4380、6602.5、1.5502800YFSIIP5540.25380、660、4150.90、0.51、0.85501380YFSIIP5560.4380、6601.30、0.7550900YFSIIP558280.55380、660、4152.2、1.4、2.2502800YFSIIP5540.45380、6601.50、0.87501380YFSIIP5560.55380、6601.70、0.9850920YFSIIP55102100.75380、6602.3、1.33502820YFSIIP5540.55380、660、4151.8、1.8、1.7501380YFSIIP5560.75380/6602.10/1.2150920YFSIIP55162161.1380/6602.5、1.44502850YFSIIP5540.75380/6602.30、1.33501410YFSIIP5561.1380、660、4003.37、1.95、3.5450940YFSIIP55202201.5380/6603.5、2.02502850YFSIIP5541.1380/660、660/1140、4153.30/2.0、3.3/1.91、3.2501410△/Y△FSIIP5561.5380/660、660/1140、4303.78/2.2、2.2/1.3、3.3450940△/Y△FSIIP55304301.5380/6604.9/2.83501410YFSIIP5562.2380/6605.36/3.0750950△/YFSIIP55404401.85380/6604.70/2.70501410△/YFSIIP5563.0380/6608.00/4.6050950△/YFSIIP55504502.2380/6605.40/3.10/501430△/YFSIIP5563.7380/6609.50/5.5050940△/YFSIIP55754753.7380/6608.70/5.00501430△/YFSIIP5565.5380/66013.00/7.5050940△/YFSIIP5510041005.5380/66012.50/7.20501440△/YFSIIP5567.5380/66015.00/8.7050960△/YFSIIP5513041307.5380/66016.80/9.70501440△/YFSIIP55610.0380/66022.50/13.0050960△/YFSIIP55 安装尺寸型号级数ABHABGBBHDLM-ΦkΦ质量（kg）ZD2.52180140125220201803403664-Φ18Φ206394180110125220161503403314-Φ14Φ206336180140125220201803403804-Φ14Φ2304652180140125220201803403664-Φ18Φ206424180110125220161503403454-Φ14Φ206406180140125220201803404054-Φ14Φ2305682180140125220201803403904-Φ18Φ206464180140125220201803403804-Φ18Φ230556220160140270222303664754-Φ18Φ26081102180140125220201803404104-Φ18Φ206524180140125220201803404204-Φ18Φ230586220160140270222303664754-Φ18Φ26090162220160140270222303704704-Φ26Φ260704220160140270252303664604-Φ26Φ260806260180160320252603985104-Φ26Φ300113202220160140270222303704704-Φ26Φ260744220160140270252303664604-Φ26Φ260826260180160320252603985384-Φ26Φ300123304260180160320252603964804-Φ33Φ3001156320200195400303154705564-Φ33Φ375192404260180160320252603965254-Φ33Φ3001266320200195400303154705854-Φ33Φ375203504320200195400303154705604-Φ33Φ3751976370190225460323155206104-Φ39Φ400282754320200195400303154705604-Φ39Φ375286637025022546032375520742

全国服务热线：0373-3379887

售后无忧

厂家直销

服务支持

定制方案

在线留言联系我们

产品介绍

公司优势

应用领域

相关产品

产品介绍

ZD系列振动电机

宏达振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。偏心块用Q235制成。偏心块分固定和可调两种，激震力调节范围从60%、70%、80%、90%到100%的额定激振力，或根据用户要求设定。

　　振动电机的激振力利用率高、能耗小、噪音低、寿命长。

　　在下列条件下振动电机能额定运行，海拔不超过1000米，环境温度不超过-20～+40摄氏度，相对温度不大于90%(月平均**低温度不高于25摄氏度)，振动加速度不大于20g。

工作原理

　　ZD普通型系列振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。

质量保证

　　1、本系列振动电机采用F级绝缘，防护等级为IP55，采取自身冷却方式，连续运转方式。振动电机允许满压直接起动。
　　2、振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。
　　3、本产品均由安标国家矿用产品安全标志中心颁发矿用产品安全标志证书，确保产品安全、可靠，可放心选购。

技术参数

型号		级数	额定激振力（KN）	额定功率（KW）	额定电压（V）	额定电流（A）	额定频率（Hz）	振率次/min	接法	绝缘等级	工作定额	防护等级
ZD	2.5	2	2.5	0.25	380、660	2.5、1.44	50	2800	Y	F	SI	IP55
		4		0.13	380、660	0.42、0.24	50	1380	Y	F	SI	IP55
		6		0.2	380、660	0.72、0.42	50	900	Y	F	SI	IP55
	5	2	5	0.4	380、660	2.5、1.5	50	2800	Y	F	SI	IP55
		4		0.25	380、660、 415	0.90、0.51、 0.85	50	1380	Y	F	SI	IP55
		6		0.4	380、660	1.30、0.75	50	900	Y	F	SI	IP55
	8	2	8	0.55	380、660、 415	2.2、1.4、 2.2	50	2800	Y	F	SI	IP55
		4		0.45	380、660	1.50、0.87	50	1380	Y	F	SI	IP55
		6		0.55	380、660	1.70、0.98	50	920	Y	F	SI	IP55
	10	2	10	0.75	380、660	2.3、1.33	50	2820	Y	F	SI	IP55
		4		0.55	380、660、 415	1.8、1.8、1.7	50	1380	Y	F	SI	IP55
		6		0.75	380/660	2.10/1.21	50	920	Y	F	SI	IP55
	16	2	16	1.1	380/660	2.5、1.44	50	2850	Y	F	SI	IP55
		4		0.75	380/660	2.30、1.33	50	1410	Y	F	SI	IP55
		6		1.1	380、660、 400	3.37、1.95、 3.54	50	940	Y	F	SI	IP55
	20	2	20	1.5	380/660	3.5、2.02	50	2850	Y	F	SI	IP55
		4		1.1	380/660、 660/1140、 415	3.30/2.0、 3.3/1.91、 3.2	50	1410	△/Y △	F	SI	IP55
		6		1.5	380/660、 660/1140、 430	3.78/2.2、 2.2/1.3、 3.34	50	940	△/Y △	F	SI	IP55
	30	4	30	1.5	380/660	4.9/2.83	50	1410	Y	F	SI	IP55
	30	6	30	2.2	380/660	5.36/3.07	50	950	△/Y	F	SI	IP55
	40	4	40	1.85	380/660	4.70/2.70	50	1410	△/Y	F	SI	IP55
	40	6	40	3.0	380/660	8.00/4.60	50	950	△/Y	F	SI	IP55
	50	4	50	2.2	380/660	5.40/3.10/	50	1430	△/Y	F	SI	IP55
	50	6	50	3.7	380/660	9.50/5.50	50	940	△/Y	F	SI	IP55
	75	4	75	3.7	380/660	8.70/5.00	50	1430	△/Y	F	SI	IP55
	75	6	75	5.5	380/660	13.00/7.50	50	940	△/Y	F	SI	IP55
	100	4	100	5.5	380/660	12.50/7.20	50	1440	△/Y	F	SI	IP55
	100	6	100	7.5	380/660	15.00/8.70	50	960	△/Y	F	SI	IP55
	130	4	130	7.5	380/660	16.80/9.70	50	1440	△/Y	F	SI	IP55
	130	6	130	10.0	380/660	22.50/13.00	50	960	△/Y	F	SI	IP55

安装尺寸

型号		级数	A	B	H	AB	G		BB	HD	L	M-Φk	Φ	质量（kg）
ZD	2.5	2	180	140	125	220	20	180		340	366	4-Φ18	Φ206	39
		4	180	110	125	220	16	150		340	331	4-Φ14	Φ206	33
		6	180	140	125	220	20	180		340	380	4-Φ14	Φ230	46
	5	2	180	140	125	220	20	180		340	366	4-Φ18	Φ206	42
		4	180	110	125	220	16	150		340	345	4-Φ14	Φ206	40
		6	180	140	125	220	20	180		340	405	4-Φ14	Φ230	56
	8	2	180	140	125	220	20	180		340	390	4-Φ18	Φ206	46
		4	180	140	125	220	20	180		340	380	4-Φ18	Φ230	55
		6	220	160	140	270	22	230		366	475	4-Φ18	Φ260	81
	10	2	180	140	125	220	20	180		340	410	4-Φ18	Φ206	52
		4	180	140	125	220	20	180		340	420	4-Φ18	Φ230	58
		6	220	160	140	270	22	230		366	475	4-Φ18	Φ260	90
	16	2	220	160	140	270	22	230		370	470	4-Φ26	Φ260	70
		4	220	160	140	270	25	230		366	460	4-Φ26	Φ260	80
		6	260	180	160	320	25	260		398	510	4-Φ26	Φ300	113
	20	2	220	160	140	270	22	230		370	470	4-Φ26	Φ260	74
		4	220	160	140	270	25	230		366	460	4-Φ26	Φ260	82
		6	260	180	160	320	25	260		398	538	4-Φ26	Φ300	123
	30	4	260	180	160	320	25	260		396	480	4-Φ33	Φ300	115
	30	6	320	200	195	400	30	315		470	556	4-Φ33	Φ375	192
	40	4	260	180	160	320	25	260		396	525	4-Φ33	Φ300	126
	40	6	320	200	195	400	30	315		470	585	4-Φ33	Φ375	203
	50	4	320	200	195	400	30	315		470	560	4-Φ33	Φ375	197
	50	6	370	190	225	460	32	315		520	610	4-Φ39	Φ400	282
	75	4	320	200	195	400	30	315		470	560	4-Φ39	Φ375	286
	75	6	370	250	225	460	32	375		520	742	公司优势 01 源头厂家 Source manufacturer 新乡宏达振动，近二十年发展，九千平基地。多台高精设备，人才完备。率先设备一体化，自主生产结合激振器，行业雄厚实力。 02 量身定制 Tailored 精英设计团队，技术创新不止。依客户需定制，参数契合精准。独特激振融合，自主研发，匠心铸就专业。 03 品质保障 R&D 严格工序管控，CCC 认证加持。品质检测精细，成品精密测试。源头生产降本，品质优且价实，高性价比赢市场。应用领域冶金行业医疗卫生电力行业装备制造石油化工相关产品 YZS振动电机 JZO振动电机 BLZ系列振动电机 XT振动电机振动电机振动电机振动电机振动电机振动电机振动电机河南宏达振动电机有限公司地址：河南新乡北环路环宇大桥西300米路南电话：0373-3379887 邮箱：ssffox@163.com 关于我们公司简介企业文化资质荣誉厂容厂貌产品中心振动电机振动筛分振动平台仓壁振动器给料设备客户案例新闻资讯公司新闻行业新闻厂容厂貌联系我们联系方式在线留言地图导航官方微信公众号扫一扫关注我们 CopyRight © 2025 河南宏达振动电机有限公司 All Rights Reserved 备案号：豫ICP备16039515号-10 首页产品中心客服电话返回顶部
