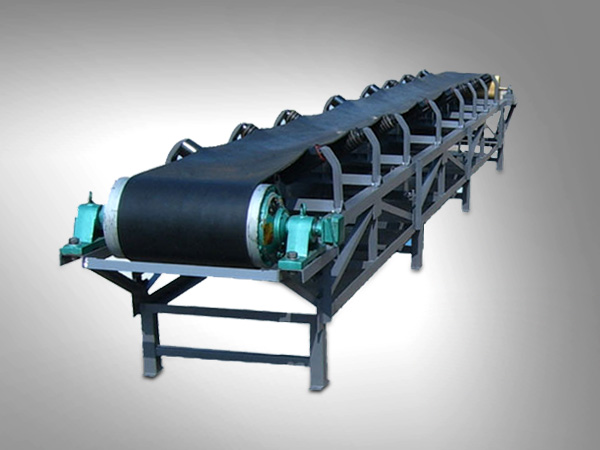

本文由 振动电机 www.zdsbdj.com 整理发布 详细介绍： TD75型通用固定带式输送机是由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品，根据输送工艺的要求，可以单机输送，也可多台或与其它输送机组成水平或倾斜的输送系统。 TD75型通用固定带式输送机按其支架结构有固定式和移动式两种；按输送带材料有胶带、塑料带和钢带之分。输送机的工作环境温度一般在-10℃～+40℃之间，要求物料温度不超过75℃；耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。带式输送机的带宽有六种：500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送高度，物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。  技术性能参数   承载 托辊 形式 带速(m/s) 带宽B(mm) 500 650 800 1000 1200 1400 输送能力G(t/h) 槽 形 托 辊 0.8 78 131 — — — — 1.0 97 164 278 435 655 891 1.25 122 206 348 544 819 1115 1.6 156 264 445 696 1048 1427 2.0 191 323 546 853 1284 1748 2.5 232 391 661 1033 1556 2118 3.15 — — 824 1233 1858 2528 4.0 — — — — 2202 2996 平 形 托 辊 0.8 41 67 118 — — — 1.0 52 88 147 230 345 469 1.25 66 110 184 288 432 588 1.6 84 142 236 368 553 753 2.0 103 174 289 451 677 922 2.5 125 211 350 546 821 1117     注：以上功率估算的工作条件为正常湿度，水平带速1m/s，物料容重1t/m3，动堆积角30°，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500；0.3Kw；B650；0.35Kw；B800；0.45Kw。 表5 TD75带式输送机外型尺寸表   带宽B(mm) 500 650 800 1000 1200 1400 机身 宽mm 头架 1000-1010 1150-1160 1410-1470 1610-1630 1860-1880 2120-2130 螺旋拉紧尾架 800 960 1180 1410 1660 1860 中间架B1 870 1020 1220 1440 1690 1860 带面 高mm 头轮H 800-2250 800-2315 800-2400 935-2500 950-2500 1000-2500 尾轮H1 800 800 800 1000 1000 1000 中间段H2 800
