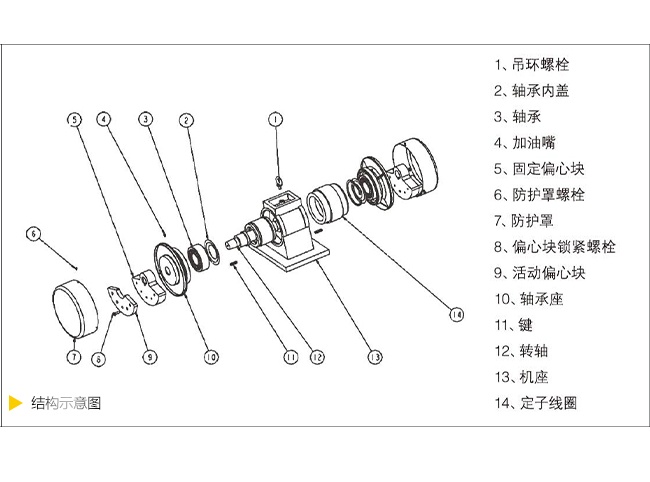

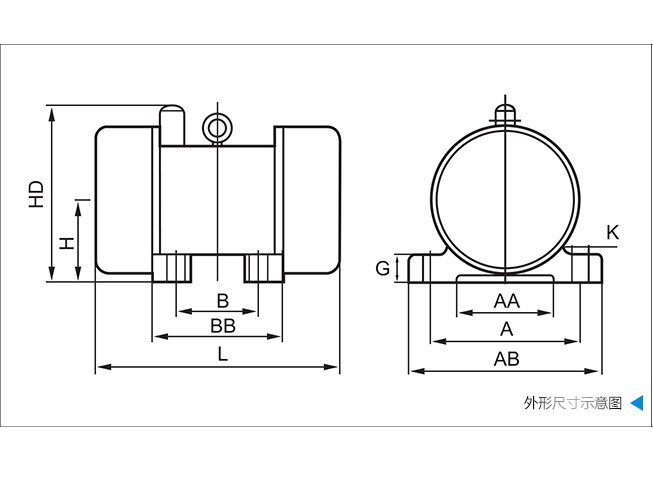

XT振动电机产品介绍XT振动电机又称XT震动电机、XT振打电机，是各种振动筛分设备的主要振动源，整机采用机壳、机座一体铸造,加强了整机的密封性能，可广泛应用于多粉尘、多颗粒状物料的无防爆要求的工作环境。 产品特点1、XT振动电机选材精良, 效率高,温升低,使用寿命长。 2、机体质量轻,起动力矩大,体积小。 3、噪声低。 4、全封闭结构。 5、激振力可无限调节。 6、可根据振动电机的安装方式来改变激振力的方向。 7、根据工作需求可以多机组合成各种振动形式以满足工作需要。 应用范围振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等。 水电建设,火力发电,建筑,建材,化工,采矿,煤炭,冶金,轻工等工业部门。 工作原理XT振动电机由特制电机外加激振重块组成。当电机通电旋转时，激振块产生激 振力，通过电机底脚或法兰盘传递纵横振动机械。 XT振动电机由特制定子线包和转子轴组成，能承受高频振动；立式振动电机，采用两块偏心块作为激振块，两轴端各—块，上轴端为固定偏心块，下轴端为可调偏心块。在上下偏心块的端部各装有一组配重块，通过调节配重块的数量，可以分级调节振动电机的激振力；卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至大调节振动电机的激振力。 技术参数规格型号 额定激振力（kN） 额定功率（kW） 重量（kg） 转速（r.p.m） 安装尺寸（mm） 外形尺寸（mm） A B K G AB BB H HD L XT-1.5-2 1.5 0.12 13 3000 130 80 12 19 170 118 80 200 245 XT-2.5-2 2.5 0.22 13 130 80 12 19 170 118 80 200 245 XT-3-2 3 0.25 18 150 90 14 21 185 124 90 220 270 XT-5-2 5 0.37 19 150 90 14 21 185 124 90 220 270 XT-10-2 10 0.75 30.5 180 110 18 27 225 155 112 238 330 XT-15-2 15 1.1 47 220 140 22 32 272 190 125 265 385 XT-20-2 20 1.5 91 260 150 26 42 344 234 140 320 452 XT-30-2 30 2.2 125 310 170 33 57 400 270 170 365 505 XT-1.0-4 1 0.09 13 1500 130 80 12 19 170 118 80 200 245 XT-1.5-4 1.5 0.12 13 130 80 12 19 170 118 80 200 245 XT-3-4 3 0.18 20 150 90 14 21 185 124 90 220 270 XT-5-4 5 0.25 32 180 110 18 27 225 155 112 238 335 XT-10-4 10 0.55 50 220 140 22 32 272 190 125 265 385 XT-15-4 15 0.75 92 260 150 26 42 344 234 140 320 452 XT-20-4 20 1.1 93 260 150 26 42 344 234 140 320 452 XT-30-4 30 1.5 117 310 170 33 57 400 270 170 365 505 XT-50-4 50 2.2 213 350 220 39 52 450 313 200 425 600 XT-75-4 75 3.7 348 380 250 45 67 480 350 220 465 670 XT-100-4 100 6.3 432 440 140 45 65 530 435 240 520 750 XT-3-6 3 0.25 35 1000 180 110 18 27 225 155 112 238 335 XT-5-6 5 0.37 51 220 140 22 32 272 190 125 265 385 XT-10-6 10 0.75 98 260 150 26 42 344 234 140 320 452 XT-15-6 15 1.1 129 310 170 33 57 400 270 170 365 505 XT-20-6 20 1.5 130 310 170 33 57 400 270 170 365 505 XT-30-6 30 2.2 235 350 220 39 52 450 313 200 425 600 XT-50-6 50 3.7 350 380 250 45 67 480 350 220 465 670 XT-75-6 75 5.5 435 440 280 52 47 570 410 240 500 730 XT-100-6 100 7.5 440 140 45 65 570 420 260 580 850 XT-10-8 10 0.75 143 750 310 170 33 57 400 270 170 365 505 XT-20-8 20 1.5 242 350 220 39 52 450 313 200 425 600 XT-30-8 30 2.2 354 380 250 45 67 480 350 220 465 670 XT-50-8 50 3.7 436 440 280 52 47 570 410 240 500 730 XT-75-8 75 5.5 440 140 45 65 570 420 260 580 850技术参数 规格型号 额定激振力（kN） 额定功率（kW） 重量（kg） 转速（r.p.m） 安装尺寸（mm） 外形尺寸（mm） A B K G AB BB H HD L XT-1.5-2 1.5 0.12 13 3000 130 80 12 19 170 118 80 200 245 XT-2.5-2 2.5 0.22 13 130 80 12 19 170 118 80 200 245 XT-3-2 3 0.25 18 150 90 14 21 185 124 90 220 270 XT-5-2 5 0.37 19 150 90 14 21 185 124 90 220 270 XT-10-2 10 0.75 30.5 180 110 18 27 225 155 112 238 330 XT-15-2 15 1.1 47 220 140 22 32 272 190 125 265 385 XT-20-2 20 1.5 91 260 150 26 42 344 234 140 320 452 XT-30-2 30 2.2 125 310 170 33 57 400 270 170 365 505 XT-1.0-4 1 0.09 13 1500 130 80 12 19 170 118 80 200 245 XT-1.5-4 1.5 0.12 13 130 80 12 19 170 118 80 200 245 XT-3-4 3 0.18 20 150 90 14 21 185 124 90 220 270 XT-5-4 5 0.25 32 180 110 18 27 225 155 112 238 335 XT-10-4 10 0.55 50 220 140 22 32 272 190 125 265 385 XT-15-4 15 0.75 92 260 150 26 42 344 234 140 320 452 XT-20-4 20 1.1 93 260 150 26 42 344 234 140 320 452 XT-30-4 30 1.5 117 310 170 33 57 400 270 170 365 505 XT-50-4 50 2.2 213 350 220 39 52 450 313 200 425 600 XT-75-4 75 3.7 348 380 250 45 67 480 350 220 465 670 XT-100-4 100 6.3 432 440 140 45 65 530 435 240 520 750 XT-3-6 3 0.25 35 1000 180 110 18 27 225 155 112 238 335 XT-5-6 5 0.37 51 220 140 22 32 272 190 125 265 385 XT-10-6 10 0.75 98 260 150 26 42 344 234 140 320 452 XT-15-6 15 1.1 129 310 170 33 57 400 270 170 365 505 XT-20-6 20 1.5 130 310 170 33 57 400 270 170 365 505 XT-30-6 30 2.2 235 350 220 39 52 450 313 200 425 600 XT-50-6 50 3.7 350 380 250 45 67 480 350 220 465 670 XT-75-6 75 5.5 435 440 280 52 47 570 410 240 500 730 XT-100-6 100 7.5 440 140 45 65 570 420 260 580 850 XT-10-8 10 0.75 143 750 310 170 33 57 400 270 170 365 505 XT-20-8 20 1.5 242 350 220 39 52 450 313 200 425 600 XT-30-8 30 2.2 354 380 250 45 67 480 350 220 465 670 XT-50-8 50 3.7 436 440 280 52 47 570 410 240 500 730 XT-75-8 75 5.5 440 140 45 65 570 420 260 580 850型  号激振力KN功率KW重量KG转速r/min安装尺寸mm A     B   K    G外形尺寸mm AB    BB  H  HD     L  XT-1.5-21.50.1213      3000       1500        1000       750130    80   12  19170    118  80   200     245XT-2.5-22.50.2213130    80   12  19170    118  80   200     245XT-3-230.2518150    90  14   21185    124  90   220     270 XT-5-250.3718150    90  14   21185    124  90   220     270XT-10-2100.7530.5180    110  18  27225    155  112  238    330XT-15-2151.147220    140  22  32272    190  125  265    385XT-20-2201.591260    150  26  42344    234  140  320    452XT-30-2302.2125310    170  33  57 400    270  170  365    505XT-1.0-41.0 0.0913130    80   12  19170    118   80   200    245XT-1.5-41.50.1213130    80  12   19170    118   80   200    245XT-3-430.18 20150    90  14   21185    124   90   220    270XT-5-450.2532180    110  18  27225    155   112  238   335XT-10-4100.5550220    140  22 32  270    190   125  265   385XT-15-4150.7592260    150  26  42344    234  140   320   452  XT-20-4201.193260    150  26  42334    234  140   320   452XT-30-4301.5117310    170  33  57400    270  170   365   505XT-50-4502.2213350    220  39  52450    313  200   425   600XT-75-4753.7348380    250  45  67480    350  220   465   670XT-100-41006.3432440    140  45  65530    435  240   520   750XT-3-630.2535180    110  18  27225    155  112   238   355XT-5-650.3751220    140  22  32272    190  125   265   385XT-10-6100.7598260    150  26  42344    234  140   320   452XT-15-6151.1129310    170  33  57400    270  170   365   505XT-20-6201.5130310    170  33  57400    270  170   365   505XT-30-6302.2235350    220  39  52450    313  200   425   600XT-50-6503.7350380    250  45  67480    350  220   465   670XT-75-6 75 5.5435440    280  52  47570    410  240   500   730XT-100-61007.5440    140  45  65570    420  260   580   850
