当前位置：首页 > 产品中心 > 振动电机

产品类别：振动电机

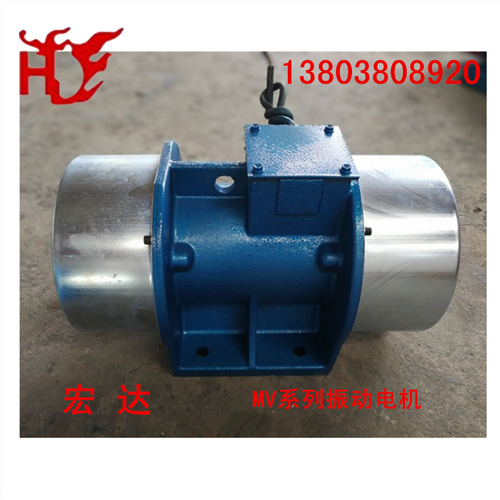

宏达MV系列通用型振动电机

宏达MV系列通用型振动电机，是我公司技术人员在考察了国外同类产品主要生产厂商之后，结合国内实际应用状况，与科研院所相结合，从意大利引进的具有二十一世纪国际水平的振动电机产品。我们的振动电机产品，在设计上精益求精，机械结构，耐振性能好，重量轻，体积小；激振力大且可非常容易的从零到大作无级调节；外观质量好，安装维护方便；绝缘等级和防护等级高，能可靠应用于高尘湿场所；电磁参数的设计符合振动电机的工作特性，起动更迅速，运行更平稳；选用名优厂家的特制耐振轴承，可靠性高，使用寿命长；电磁部位及轴承温升在振动电机长时间连续运行时能得到有效控制，使得MV系列振动电机产品具有使用寿命。主体结构振动电机由特制电机外加偏心重块组成，由于产品的特殊性，对各部件的耐振强度要求很高。工作原理振动电机通电旋转，带动电机轴两端的偏心重块，产生惯性激振力，通过电机底脚传递给振动机械。振次 MV系列振动电机分为2、4、6、8级四种规格，振次分别为2870、1460、980、740RPM。激振力 Fm=mrω2 m-偏心块质量 r-偏心块质心回转轴心的距离，即偏心距 ω-电机旋转角度频率 ω＝2πn/60 n—振动电机振次振幅S=2F÷ω2/Ws—振动机械设备的双振幅w—振动机械设备的参振重量（包括振动电机，不包括物料）不同级数的振动电机，其ω值也不同2级电机,ω=300; 4级电机,ω=153; 6级电机,ω=103; 8级电机,ω=78; 因此，不难算出各型振动机械设备配置相应振动电机时的振幅例如：某种振动机械的参重量为1000kG，如选用两台MV50-6振动电机，单台振动电机重量为265KG，则S=S=2F÷ω2/W=2(50000+50000)÷103103/1000+3652=0.0123M=12.3mm右图是振动电机激振力与振动机械设备振幅的曲线关系图（参振重量w假设为1000KG）从右图可以看出，当激振力及参振重相同时，振动电机振次越底，振动设备振幅越大。如用户在产品的设计与应用上有特殊要求，请与我公司的技术人员商讨，我公司一定会全力配合，协助用户解决振动电机应用上的各种问题，确保我们各种振动电机产品的功效和质量.技术参数：额定电压：380v 额定频率：50hz绝缘等级：F 防护等级：IP55相数：3 定额：连续环境温度：-20-+40度轴承润滑脂：壳牌三号锂基脂可为用户设计制造特殊要求的振动电机 1、特殊电网电压及频率如：50HZ.220V.660V;60HZ.230V.460V;单相,220V2、较高绝缘等级要求3、变极调速振动电机4、耐潮湿振动电机5、耐高温振动电机6、特殊外形及安装尺寸<td class="unnamed2" style="font-stretch: normal; font-size: 12px; line-height: 1.5; font-family: 'sans serif', t型号振次rpm大激振力C.F[N]额定功率kw额定电流AMP/380v功率因数cosf效率h%重量kg图号外型及安装尺寸Dimension(mm)紧固螺栓LABCDEFfGHKMNMV0.8-228708000.150.390.857212A2609013012016020301280100136165M12MV1.5-215000.150.390.857215A2609013012016020301280100136165M12MV2.5-225000.250.590.857521A2609013012016020301280100136165M12MV5-250000.401.010.827233A320110150150190254018100180215220M16MV8-280000.751.760.867646A380110150150190254018100180215220M16MV10-2100000.902.100.867651B420120170160210304518120216252260M16MV15-2150001.303.100.867665B420120170160210304518120216252260M16MV16-2160001.503.620.857369B430140190185240385018140255290290M16MV20-2200001.704.120.877278B430140190185240385018140255290290M16MV25-2250001.904.620.867396B490155225210280456022160300330330M20MV30-2300002.004.880.8674105B490155225210280456022160300330330M20MV32-2320002.205.260.8575148B590155255210310507026170315355360M24MV40-2400003.006.900.8874159B590155255210310507026170315355360M24MV50-2500003.708.950.8081218C670110280350340308026200370410410M24MV60-2600004.2010.350.7980239C670110280350340308026200370410410M24MV75-2750005.5013.200.7879296C670110320360390309032200370

全国服务热线：0373-3379887

售后无忧

厂家直销

服务支持

定制方案

在线留言联系我们

产品介绍

公司优势

应用领域

相关产品

产品介绍

主体结构

振动电机由特制电机外加偏心重块组成，由于产品的特殊性，对各部件的耐振强度要求很高。

工作原理

振动电机通电旋转，带动电机轴两端的偏心重块，产生惯性激振力，通过电机底脚传递给振动机械。

振次

MV系列振动电机分为2、4、6、8级四种规格，振次分别为2870、1460、980、740RPM。

激振力

    Fm=mrω2
    m-偏心块质量
    r-偏心块质心回转轴心的距离，即偏心距
    ω-电机旋转角度频率
    ω＝2πn/60
    n—振动电机振次

振幅

S=2F÷ω2/W
s—振动机械设备的双振幅
w—振动机械设备的参振重量（包括振动电机，不包括物料）

不同级数的振动电机，其ω值也不同
2级电机,ω=300; 4级电机,ω=153;
6级电机,ω=103; 8级电机,ω=78;
因此，不难算出各型振动机械设备配置相应振动电机时的振幅
例如：某种振动机械的参重量为1000kG，如选用两台MV50-6振动电机，单台振动电机重量为265KG，则
S=S=2F÷ω2/W=2(50000+50000)÷103103/1000+3652=0.0123M=12.3mm
右图是振动电机激振力与振动机械设备振幅的曲线关系图（参振重量w假设为1000KG）
从右图可以看出，当激振力及参振重相同时，振动电机振次越底，振动设备振幅越大。
如用户在产品的设计与应用上有特殊要求，请与我公司的技术人员商讨，我公司一定会全力配合，协助用户解决振动电机应用上的各种问题，确保我们各种振动电机产品的功效和质量.

技术参数：

额定电压：380v 额定频率：50hz
绝缘等级：F 防护等级：IP55
相数：3 定额：连续
环境温度：-20-+40度
轴承润滑脂：壳牌三号锂基脂

可为用户设计制造特殊要求的振动电机
1、特殊电网电压及频率
如：50HZ.220V.660V;
60HZ.230V.460V;
单相,220V
2、较高绝缘等级要求
3、变极调速振动电机
4、耐潮湿振动电机
5、耐高温振动电机
6、特殊外形及安装尺寸

<td class="unnamed2" style="font-stretch: normal; font-size: 12px; line-height: 1.5; font-family: 'sans serif', t

型号	振次rpm	大激振力 C.F[N]	额定功率 kw	额定电流 AMP/ 380v	功率因数 cosf	效率 h%	重量 kg	图号	外型及安装尺寸 Dimension(mm)												紧固螺栓
型号	振次rpm	大激振力 C.F[N]	额定功率 kw	额定电流 AMP/ 380v	功率因数 cosf	效率 h%	重量 kg	图号	L	A	B	C	D	E	F	fG	H	K	M	N	紧固螺栓
MV0.8-2	2870	800	0.15	0.39	0.85	72	12	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV1.5-2		1500	0.15	0.39	0.85	72	15	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV2.5-2		2500	0.25	0.59	0.85	75	21	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV5-2		5000	0.40	1.01	0.82	72	33	A	320	110	150	150	190	25	40	18	100	180	215	220	M16
MV8-2		8000	0.75	1.76	0.86	76	46	A	380	110	150	150	190	25	40	18	100	180	215	220	M16
MV10-2		10000	0.90	2.10	0.86	76	51	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV15-2		15000	1.30	3.10	0.86	76	65	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV16-2		16000	1.50	3.62	0.85	73	69	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV20-2		20000	1.70	4.12	0.87	72	78	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV25-2		25000	1.90	4.62	0.86	73	96	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV30-2		30000	2.00	4.88	0.86	74	105	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV32-2		32000	2.20	5.26	0.85	75	148	B	590	155	255	210	310	50	70	26	170	315	355	360	M24
MV40-2		40000	3.00	6.90	0.88	74	159	B	590	155	255	210	310	50	70	26	170	315	355	360	M24
MV50-2		50000	3.70	8.95	0.80	81	218	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV60-2		60000	4.20	10.35	0.79	80	239	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV75-2		75000	5.50	13.20	0.78	79	296	C	670	110	320	360	390	30	90	32	200	370	公司优势 01 源头厂家 Source manufacturer 新乡宏达振动，近二十年发展，九千平基地。多台高精设备，设备一体化，自主生产结合激振器。 02 量身定制 Tailored 精英设计团队，技术创新不止。依客户需定制，参数契合精准。激振融合，自主研发，匠心出品。 03 品质未来 Quality‑Driven Future 严格工序管控，CCC 认证加持。品质检测精细，成品精密测试。源头生产降本，品质好且价实，高性价比赢市场。应用领域冶金行业医疗卫生电力行业装备制造石油化工相关产品 JZO振动电机 YZS振动电机 YZO振动电机 YJDX系列振动电机 ZG系列振动电机 ZDS振动电机 YZG振动电机 YJDX振动电机 MVE振动电机 VB振动电机河南宏达振动电机有限公司地址：河南新乡北环路环宇大桥西300米路南电话：0373-3379887 邮箱：ssffox@163.com 关于我们公司简介企业文化资质荣誉厂容厂貌产品中心振动电机振动筛分振动平台仓壁振动器给料设备客户案例新闻资讯公司新闻行业新闻厂容厂貌联系我们联系方式在线留言地图导航官方微信公众号扫一扫关注我们 CopyRight © 2026 河南宏达振动电机有限公司 All Rights Reserved 备案号：豫ICP备16039515号-10 首页产品中心客服电话返回顶部
