MVE振动电机的适用范围：
MVM系列振动电机产品广泛应用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、
粮食、视频、医药、轻工等工业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落沙机、振动台
、料仓振动防闭塞装置等各种立式振动电机理想振动源和激振源。海拔高度不超过1000米，环境温度不超过40℃，相对湿度不超过

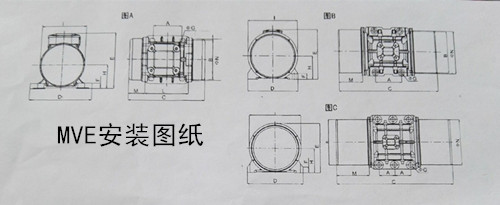

MVE振动电机安装图纸：
90%(温度不超过25℃时)，否则应降低功率使用;主机激振动率和运行电流不超过铭牌数值，否则应降低激振力使用。
MVE振动电机原理：
振动电机由特制电机外加激振重块组成。当电机通过电旋转时，激振块产生激振力，通过电机底脚或法兰盘递给振动机械。 特制电
机由特制定子线包和转子轴组成，能承受高频振动；卧式振动电机采用扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以
从零至**大调节振动电机的激振力；立式振动电机，采用两块偏心块作为偏心块，两轴端各一块，上轴端为固定偏心块下轴端为可调
偏心块，在上下偏心块的外测各装有一组附加块，通过调节附加块的数量，可分级调节振动电机的激振力。振动电机通过电旋转，带
动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
MVE振动电机的存放及安装使用说明：
振动电机应该存放在室内，室内的空气应该是干燥的，没有不良气体，温度应该在***以上5℃，相对湿度不超过50%，振动电机应
该保持平放。储存前应该对立式振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮情况。振动电机与
振动机械链接平面应该采用光洁度高的加工面，品面度应该符合GB1184-79 附表1的9级公差要求。脚底安装或法兰安装螺栓强度应
不能低于8.8级。振动电机必须牢固的安装在振动机械上，底角或者法兰螺栓应该使用防松动装置。
MVE振动电机相关技术参数：
额定电压： 380V(三相)220V（单相）（也可提供230/400V，230/460V）
直流电压： 12V 24V 220V
额定频率： 50HZ（也可提供60HZ）
绝缘等级： F级
防护等级： IP55
工作制： 连续（S1）
激振力调整范围： 0—**大额定
激振力： 单相 0—800kg
<td valign="top" width="59" style
型号 | 激振力 | 振次 | 功率 | 电流 | 安装尺寸 | ||
KN | r/min | KW | A | A | B | Φg | |
MVE60/3 | 0.7 |
2900 | 0.03 | 0.16 | 62-74 | 106 | Φ9 |
MVE100/3 | 1 | 0.04 | 0.19 | 62-74 | 106 | Φ9 | |
MVE200/3 | 2 | 0.09 | 0.35 | 62-74 | 106 | Φ9 | |
MVE300/3 | 3 | 0.25 | 0.52 | 90 | 125 | Φ13 | |
MVE400/3 | 4 | 0.27 | 0.58 | 60 | 125 | Φ13 | |
MVE500/3 | 5 | 0.37 | 0.96 | 105 | 140 | Φ13 | |
MVE700/3 | 7 | 0.45 | 1.25 | 105 | 140 | Φ13 | |
MVE800/3 | 8 | 0.55 | 1.45 | 120 | 170 | Φ17 | |
MVE1200/3 | 10 | 0.75 | 1.85 | 120 | 170 | Φ17 | |
MVE1300/3 | 13 | 1.1 | 2.44 | 120 | 170 | Φ17 | |
MVE1600/3 | 16 | 1.25 | 2.94 | 140 | 190 | Φ17 | |
MVE1800/3 | 18 | 1.5 | 3.75 | 140 | 190 | Φ17 | |
MVE2000/3 | 20 | 2 | 4.07 | 140 | 190 | Φ17 | |
MVE2300/3 | 23 | 2 | 4.44 | 140 | 190 | Φ17 | |
MVE3200/3 | 32 | 2.2 | 5.3 | 155 | 255 | Φ25 | |
MVE4000/3 | 40 | 2.7 | 5.3 | 155 | 255 | Φ25 | |
MVE5000/3 | 50 | 3.5 | 7.22 | 155 | 255 | * | |
MVE6500/3 | 65 | 4.2 | 8.2 | 200 | 320 | Φ28 | |
MVE9000/3 | 90 | 7.2 | 17.8 | 200 | 320 | Φ28 | |
MVE40/15 | 0.3 |
1400 | 0.31 | 0.03 | 62-74 | 106 | Φ9 |
MVE90/15 | 0.9 | 0.26 | 0.07 | 62-74 | 106 | Φ9 | |
MVE200/15 | 2 | 0.49 | 0.12 | 90 | 125 | Φ13 | |
MVE250/15 | 2.5 | 0.54 | 0.13 | 90 | 125 | Φ13 | |
MVE300/15 | 3 | 0.62 | 0.14 | 90 | 125 | Φ13 | |
MVE400/15 | 4 | 0.84 | 0.15 | 105 | 140 | Φ13 | |
MVE500/15 | 5 | 1.06 | 0.25 | 105 | 140 | Φ13 | |
MVE700/15 | 7 | 1.32 | 0.37 | 120 | 170 | Φ17 | |
MVE800/15 | 8 | 1.36 | 0.4 | 120 | 170 | Φ17 | |
MVE1100/15 | 11 | 1.42 | 0.4 | 120 | 170 | Φ17 | |
MVE1400/15 | 14 | 1.78 | 0.45 | 140 | 190 | Φ17 | |
MVE1700/15 | 17 | 2.09 | 0.75 | 140 | 190 | Φ17 | |
MVE2400/15 | 24 | 3.2 | 1 | 140 | 190 | Φ17 | |
MVE2500/15 | 25 | 3.4 | 1.2 | 155 | 225 | Φ22 | |
MVE3000/15 | 30 | 3.68 | 1.5 | 155 | 225 | Φ22 | |
MVE3800/15 | 38 | 4.15 | 1.72 | 155 | 255 | Φ25 | |
MVE4300/15 | 43 | 4.5 | 1.94 | 155 | 255 | Φ25 | |
MVE5500/15 | 55 | 6.5 | 2.2 | 180 | 280 | Φ26 | |
MVE7200/15 | 72 | 9.6 | 3 | 200 | 320 | Φ28 | |
MVE9000/15 | 90 | 13.4 | 5.8 | 200 | 320 | Φ28 | |
MVE10000/15 | 100 | 14.4 | 6.3 | 125-125 | 380 | 6-Φ38 | |
MVE50/1 | 0.5 |
960 | 0.12 | 0.38 | 90 | 125 | Φ13 |
MVE100/1 |
