ZD系列振动电机

详细说明

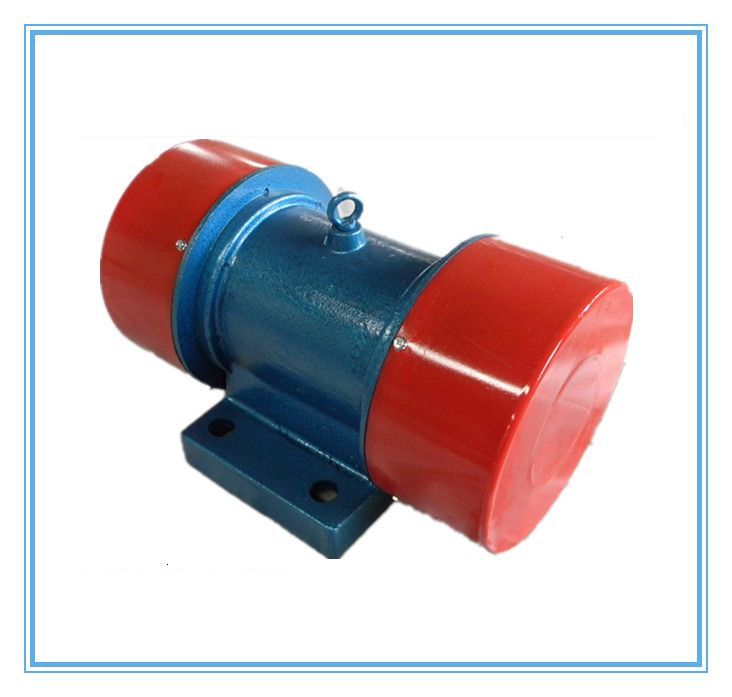

ZD系列振动电机

宏达振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。偏心块用Q235制成。偏心块分固定和可调两种，激震力调节范围从60%、70%、80%、90%到100%的额定激振力，或根据用户要求设定。

　　振动电机的激振力利用率高、能耗小、噪音低、寿命长。

　　在下列条件下振动电机能额定运行，海拔不超过1000米，环境温度不超过-20～+40摄氏度，相对温度不大于90%(月平均**低温度不高于25摄氏度)，振动加速度不大于20g。

工作原理

　　ZD普通型系列振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。

质量保证

　　1、本系列振动电机采用F级绝缘，防护等级为IP55，采取自身冷却方式，连续运转方式。振动电机允许满压直接起动。
　　2、振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。
　　3、本产品均由安标国家矿用产品安全标志中心颁发矿用产品安全标志证书，确保产品安全、可靠，可放心选购。

技术参数

型号		级数	额定激振力（KN）	额定功率（KW）	额定电压（V）	额定电流（A）	额定频率（Hz）	振率次/min	接法	绝缘等级	工作定额	防护等级
ZD	2.5	2	2.5	0.25	380、660	2.5、1.44	50	2800	Y	F	SI	IP55
		4		0.13	380、660	0.42、0.24	50	1380	Y	F	SI	IP55
		6		0.2	380、660	0.72、0.42	50	900	Y	F	SI	IP55
	5	2	5	0.4	380、660	2.5、1.5	50	2800	Y	F	SI	IP55
		4		0.25	380、660、 415	0.90、0.51、 0.85	50	1380	Y	F	SI	IP55
		6		0.4	380、660	1.30、0.75	50	900	Y	F	SI	IP55
	8	2	8	0.55	380、660、 415	2.2、1.4、 2.2	50	2800	Y	F	SI	IP55
		4		0.45	380、660	1.50、0.87	50	1380	Y	F	SI	IP55
		6		0.55	380、660	1.70、0.98	50	920	Y	F	SI	IP55
	10	2	10	0.75	380、660	2.3、1.33	50	2820	Y	F	SI	IP55
		4		0.55	380、660、 415	1.8、1.8、1.7	50	1380	Y	F	SI	IP55
		6		0.75	380/660	2.10/1.21	50	920	Y	F	SI	IP55
	16	2	16	1.1	380/660	2.5、1.44	50	2850	Y	F	SI	IP55
		4		0.75	380/660	2.30、1.33	50	1410	Y	F	SI	IP55
		6		1.1	380、660、 400	3.37、1.95、 3.54	50	940	Y	F	SI	IP55
	20	2	20	1.5	380/660	3.5、2.02	50	2850	Y	F	SI	IP55
		4		1.1	380/660、 660/1140、 415	3.30/2.0、 3.3/1.91、 3.2	50	1410	△/Y △	F	SI	IP55
		6		1.5	380/660、 660/1140、 430	3.78/2.2、 2.2/1.3、 3.34	50	940	△/Y △	F	SI	IP55
	30	4	30	1.5	380/660	4.9/2.83	50	1410	Y	F	SI	IP55
	30	6	30	2.2	380/660	5.36/3.07	50	950	△/Y	F	SI	IP55
	40	4	40	1.85	380/660	4.70/2.70	50	1410	△/Y	F	SI	IP55
	40	6	40	3.0	380/660	8.00/4.60	50	950	△/Y	F	SI	IP55
	50	4	50	2.2	380/660	5.40/3.10/	50	1430	△/Y	F	SI	IP55
	50	6	50	3.7	380/660	9.50/5.50	50	940	△/Y	F	SI	IP55
	75	4	75	3.7	380/660	8.70/5.00	50	1430	△/Y	F	SI	IP55
	75	6	75	5.5	380/660	13.00/7.50	50	940	△/Y	F	SI	IP55
	100	4	100	5.5	380/660	12.50/7.20	50	1440	△/Y	F	SI	IP55
	100	6	100	7.5	380/660	15.00/8.70	50	960	△/Y	F	SI	IP55
	130	4	130	7.5	380/660	16.80/9.70	50	1440	△/Y	F	SI	IP55
	130	6	130	10.0	380/660	22.50/13.00	50	960	△/Y	F	SI	IP55

安装尺寸

型号		级数	A	B	H	AB	G		BB	HD	L	M-Φk	Φ	质量（kg）
ZD	2.5	2	180	140	125	220	20	180		340	366	4-Φ18	Φ206	39
		4	180	110	125	220	16	150		340	331	4-Φ14	Φ206	33
		6	180	140	125	220	20	180		340	380	4-Φ14	Φ230	46
	5	2	180	140	125	220	20	180		340	366	4-Φ18	Φ206	42
		4	180	110	125	220	16	150		340	345	4-Φ14	Φ206	40
		6	180	140	125	220	20	180		340	405	4-Φ14	Φ230	56
	8	2	180	140	125	220	20	180		340	390	4-Φ18	Φ206	46
		4	180	140	125	220	20	180		340	380	4-Φ18	Φ230	55
		6	220	160	140	270	22	230		366	475	4-Φ18	Φ260	81
	10	2	180	140	125	220	20	180		340	410	4-Φ18	Φ206	52
		4	180	140	125	220	20	180		340	420	4-Φ18	Φ230	58
		6	220	160	140	270	22	230		366	475	4-Φ18	Φ260	90
	16	2	220	160	140	270	22	230		370	470	4-Φ26	Φ260	70
		4	220	160	140	270	25	230		366	460	4-Φ26	Φ260	80
		6	260	180	160	320	25	260		398	510	4-Φ26	Φ300	113
	20	2	220	160	140	270	22	230		370	470	4-Φ26	Φ260	74
		4	220	160	140	270	25	230		366	460	4-Φ26	Φ260	82
		6	260	180	160	320	25	260		398	538	4-Φ26	Φ300	123
	30	4	260	180	160	320	25	260		396	480	4-Φ33	Φ300	115
	30	6	320	200	195	400	30	315		470	556	4-Φ33	Φ375	192
	40	4	260	180	160	320	25	260		396	525	4-Φ33	Φ300	126
	40	6	320	200	195	400	30	315		470	585	4-Φ33	Φ375	203
	50	4	320	200	195	400	30	315		470	560	4-Φ33	Φ375	197
	50	6	370	190	225	460	32	315		520	610	4-Φ39	Φ400	282
	75	4	320	200	195	400	30	315		470	560	4-Φ39	Φ375	286
	75	6	370	250	225	460	32	375		520	742	4-Φ39	Φ400	376
	100	4	370	190	225	460	32	315		520	595	4-Φ39	Φ400	376
	100	6	420	150	260	520	38	450		572	800	6-Φ45	Φ462	426
	130	4	370	250	225	460	32	375		520	695	4-Φ39	Φ400	386
	130	6	420	150	260	520	38	450		572	851	6-Φ45	Φ462	516
