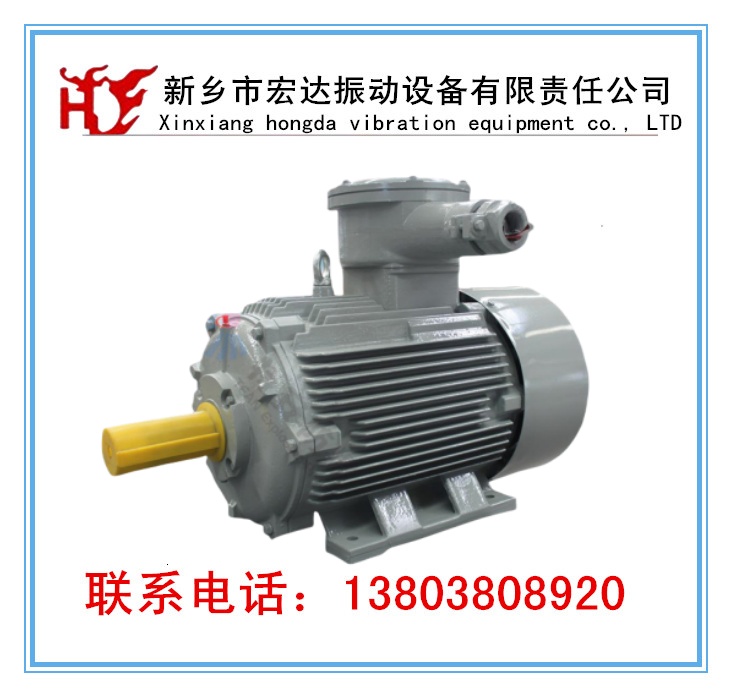

新乡宏达防爆专业生产：防爆电机，隔爆型电动机，YBX3系列防爆电机，防爆变频电机等各种防爆电动机。 我们的防爆电机取得防爆研究所CNEX防爆合格证，证书编号为CNEX17.3486

防爆电机结构说明：

 电动机的隔爆结构具有：Ex d I Mb、Ex d IIA T4 Gb、 Ex d IIB T4 Gb、 Ex d  IIC T4 Gb; 电动机主体外壳防护等级为：IP55； 电动机的冷却方式为：IC411； 电动机绝缘等级为F级，定子绕组温升裕度大，寿命长； 电动机有一个圆柱形轴伸，借联轴器或正齿轮传动。 电动机定子绕组采用高强度聚酯漆包圆铜线，并经VPI真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。 电动机转子采用铸铝结构，转子经动平衡核验，电动机运转平稳、振动小、噪音低； 电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高； 电动机轴承选用电动机专用低振动、低噪声轴承，轴承结构为内、外盖式，并在非轴伸端采用挡圈固定，有效地防止电动机转子的轴向窜动； 电动机风扇、风罩：电动机采用防静电塑料风扇，其转动惯量小、损耗低，噪声小，全系列风扇与轴采用自卡联接、运行可靠、安装简便。风罩为拉伸冷轧钢板结构，能防止一定大小的外物侵入的前提下得到大的通风面积，并使风路通畅。 机座号160～255根据用户需求可设置注排油设置；机座号H250及以上电动机设置有注排油装置，并根据用户需要可设置定子及轴承测温装置。

电动机使用电气条件

额定电压：机座号63～100，电压为380V/660V； 机座号112～280，电压为380V、660V、380V/660V； 机座号315～355，电压为380V、660V、1140V、380V/660V、660V/1140V； 并可按用户要求特殊电压制造； 额定频率：50Hz(60Hz);定压：连续工作制S1。 防爆电机使用环境条件

海拔不超过1000m，环境空气温度随季节而变化，为-15℃～+40℃的户内环境。 YB3为基本型，适用于户外环境；YB3-W适用于户外型环境； YB3-TH适用于户内湿热带型环境； YB3-THW适用于户外湿热带型环境； YB3-TA适用于户内干热带型环境； YB3-TAW适用于户外干热带型环境； YB3-T适用于户内热带型环境； YB3-TW适用于户外热带型环境； YB3-WF1适用于户外中等腐蚀的环境。

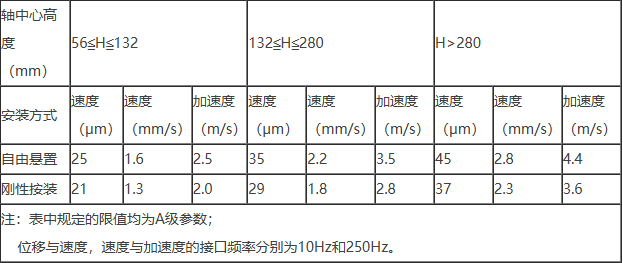

振动不超过下表

防爆电机结构说明：                                        电动机的隔爆结构具有：Ex d I Mb、Ex d IIA T4 Gb、 Ex d IIB T4 Gb、 Ex d  IIC T4 Gb; 电动机主体外壳防护等级为：IP55； 电动机的冷却方式为：IC411； 电动机绝缘等级为F级，定子绕组温升裕度大，寿命长； 电动机有一个圆柱形轴伸，借联轴器或正齿轮传动。 电动机定子绕组采用高强度聚酯漆包圆铜线，并经VPI真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。 电动机转子采用铸铝结构，转子经动平衡核验，电动机运转平稳、振动小、噪音低； 电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高； 电动机轴承选用电动机专用低振动、低噪声轴承，轴承结构为内、外盖式，并在非轴伸端采用挡圈固定，有效地防止电动机转子的轴向窜动； 电动机风扇、风罩：电动机采用防静电塑料风扇，其转动惯量小、损耗低，噪声小，全系列风扇与轴采用自卡联接、运行可靠、安装简便。风罩为拉伸冷轧钢板结构，能防止一定大小的外物侵入的前提下得到大的通风面积，并使风路通畅。 机座号160～255根据用户需求可设置注排油设置；机座号H250及以上电动机设置有注排油装置，并根据用户需要可设置定子及轴承测温装置。 电动机使用电气条件                                    额定电压：机座号63～100，电压为380V/660V； 机座号112～280，电压为380V、660V、380V/660V； 机座号315～355，电压为380V、660V、1140V、380V/660V、660V/1140V； 并可按用户要求特殊电压制造； 额定频率：50Hz(60Hz);定压：连续工作制S1。 防爆电机使用环境条件                                       海拔不超过1000m，环境空气温度随季节而变化，为-15℃～+40℃的户内环境。 YB3为基本型，适用于户外环境；YB3-W适用于户外型环境； YB3-TH适用于户内湿热带型环境； YB3-THW适用于户外湿热带型环境； YB3-TA适用于户内干热带型环境； YB3-TAW适用于户外干热带型环境； YB3-T适用于户内热带型环境； YB3-TW适用于户外热带型环境； YB3-WF1适用于户外中等腐蚀的环境。 振动不超过下表 轴中心高度（mm） 56≦H≦132 132≦H≦280 H>280 安装方式 速度 （μm） 速度（mm/s） 加速度（m/s） 速度 （μm） 速度（mm/s） 加速度（m/s） 速度 （μm） 速度（mm/s） 加速度（m/s） 自由悬置 25 1.6 2.5 35 2.2 3.5 45 2.8 4.4 刚性按装 21 1.3 2.0 29 1.8 2.8 37 2.3 3.6 注：表中规定的限值均为A级参数；     位移与速度，速度与加速度的接口频率分别为10Hz和250Hz。 电动机电气性能参数   型号 功率 转速 效率 功率因数 cosø 电流（380V） 转矩 噪声 dB（A） 转动惯量kg.m2 重量kg 100%负载 75%负载 额定电流IN（A） 堵转电流额定电流 额定转矩TN（Nm） 堵转转矩额定转矩 大转矩额定转矩 YB3-63M1-2 0.18 2800 66 66 0.8 0.52 5.5 0.61 2.3 2.2 61 0.001 12 YB3-63M2-2 0.25 2800 68 68 0.81 0.69 5.5 0.85 2.3 2.2 61 0.002 13 YB3-71M1-2 0.37 2800 70 70 0.81 0.99 6.1 1.26 2.3 2.2 64 0.003 17.5 YB3-71M2-2 0.55 2800 73 73 0.83 1.38 6.1 1.88 2.3 2.3 64 0.004 18.5 YB3-80M1-2 0.75 2825 77.5 77.5 0.83 1.77 6.8 2.54 2.3 2.3 67 0.005 43 YB3-80M2-2 1.1 2825 82.8 82.8 0.83 2.43 7.3 3.72 2.3 2.3 67 0.007 46 YB3-90S-2 1.5 2840 84.1 84.1 0.84 3.23 7.6 5.04 2.3 2.3 72 0.009 52 YB3-90L-2 2.2 2840 85.6 85.6 0.85 4.59 7.8 7.4 2.3 2.3 72 0.017 55 YB3-100L-2 3 2880 86.7 86.7 0.88 5.97 8.1 9.95 2.3 2.3 76 0.03 71 YB3-112M-2 4 2890 87.6 87.6 0.88 7.88 8.3 13.22 2.2 2.3 77 0.063 89 YB3-132S1-2 5.5 2900 88.6 88.6 0.88 10.72 8 18.11 2.2 2.3 80 0.073 105 YB3-132S2-2 7.5 2900 89.5 89.5 0.89 14.31 7.8 24.7 2.2 2.3 80 0.21 112 YB3-160M1-2 11 2930 90.5 90.5 0.89 20.75 7.9 35.85 2.2 2.3 86 0.25 161 YB3-160M2-2 15 2930 91.3 91.3 0.89 28.05 8 48.89 2.2 2.3 86 0.31 174 YB3-160L-2 18.5 2930 91.8 91.8 0.89 34.4 8.1 60.30 2.2 2.3 86 0.37 193 YB3-180M-2 22 2940 92.2 92.2 0.89 40.73 8.2 71.46 2.2 2.3 88 0.63 253 YB3-200L1-2 30 2950 92.9 92.9 0.89 55.13 7.5 97.12 2.2 2.3 90 0.73 333 YB3-200L2-2 37 2950 93.3 93.3 0.89 67.7 7.5 119.78 2.2 2.3 90 1.28 350 YB3-225M-2 45 2970 93.7 93.7 0.89 81.98 7.6 144.70 2.2 2.3 92 1.55 460 YB3-250M-2 55 2970 94 94 0.89 99.88 7.6 176.85 2.2 2.3 93 1.89 529 YB3-280S-2 75 2970 94.6 94.6 0.89 135.3 6.9 241.16 2 2.3 94 2.02 718 YB3-280M-2 90 2970 95 95 0.89 161.7 7 289.39 2 2.3 94 2.26 837 YB3-315S-2 110 2980 95 95 0.9 195.5 7.1 352.52 2 2.2 96 2.42 1265 YB3-315M-2 132 2980 95.4 95.4 0.9 233.6 7.1 432.02 2 2.2 96 2.726 1334 YB3-315L1-2 160 2980 95.4 95.4 0.91 280.1 7.1 512.75 2 2.2 98 3.22 1553 YB3-315L-2 185 2980 95.4 95.4 0.91 323.8 7.1 592.75 2 2.2 98 3.41 1725 当电压U不为380V时，电流I＝IN*380/U，其余参数不变
