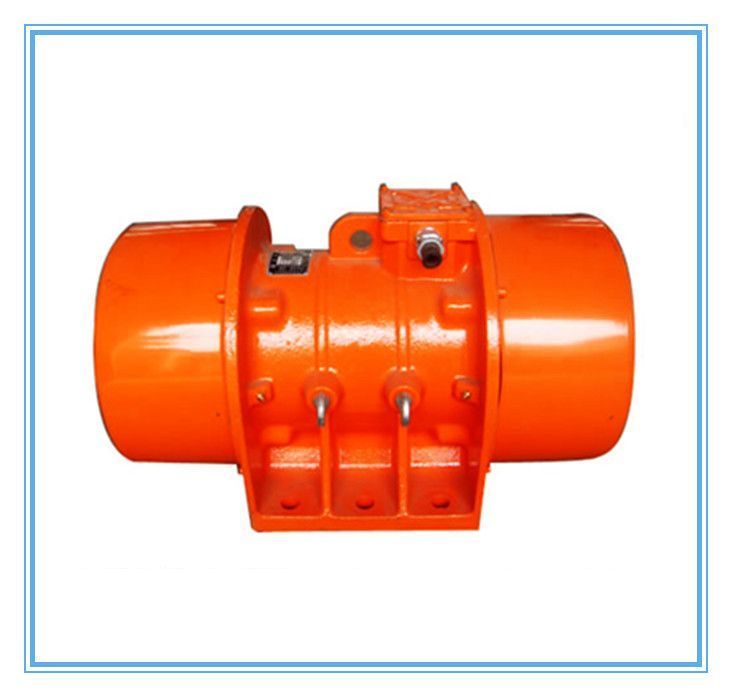

1）此型号振动电机系采用**技术设计生产的振动电机。 详细介绍： 　　2）**的设计技术：所有参数的计算及其优化设计均由计算机工作站全面完成。精密的加工工艺、严格的质量体系，保证了振动电机工作状态下各部件配合、承力在**佳范围内。  　　3）特殊的电磁设计：振动电机所需要配置的定、转子均采用具有优质导磁性能的硅钢片，减少铁芯的涡流损耗，保证强大的起动力矩，可快速达到额定运转速度。  　　4）重载型轴承设计：所采用轴承均为重载型特制轴承，足以承受和传递径向激振力和轴向负荷，并有良好的散热能力。双重密封设计，保证在严重粉尘环境下的轴承室清洁。选用进口耐高温轴承锂基脂润滑油，延长轴承使用寿命。  　　5）无极调节：振动电机两端的激振块上标有精确的刻度盘，可以非常容易的调节激振力及工作力矩从零到**大的无极调节，满足工作需要。  　　6)。XVM振动电机的设计可适用于各种标准电压及频率的三相交流电源，如适用于中国、欧洲的220/380V、50HZ电压等级；美国的230/460V、60HZ电压等级；日本的220V、50/60HZ电压等级等，能应用于世界各地。还可适用各种电气制动方式，如能耗制动、反接制动等。    XVM振动电机外形及安装尺寸  型号振次r.p.m**大激振力功率电流功率因数效率起动电流倍数重量图号外型及安装尺寸(mm)紧固螺栓ABCDEFGHJKM[N][kw][kg]xvm0.7-22870     1460     980       7407000.150.380.86703.812A240929013012016011701602240M10xvm1.5-215000.150.380.86703.816A240929013012016011701602240M10xvm2.5-225000.250.580.86764.620A31014310014013017013801802645M12xvm 5-250000.401.010.83724.832A342173120150160200181002403654M16xvm 8-280000.751.760.88746.348B390192140170210220181102702060M16xvm 16-2160001.102.800.86706.176B466250180235230285191403152275M18xvm 25-2250001.804.300.90715.6110B560285224270274330211573402480M20xvm 32-2320002.205.100.90736.3168B6003201803502704203217639026100M30xvm 50-2500003.508.180.89737.9216B6803731553903104703419842030110M33xvm 1.2-412000.070.300.61603.016A240929013012016011701602240M10xvm 2.5-425000.100.320.69664.624A31014310014013017013801802645M12xvm 5-450000.200.650.67705.442A378173120150160200181002403654M16xvm 8-480000.401.140.72736.258B410192140170210220181102702060M16xvm 16-4160000.752.080.74746.682B466250180235230285191403152275M18xvm 32-4320002.004.730.84776.1142B560285224270274330211573402480M20xvm 50-450002.506.250.83736.1180B6003201803502704203217639026100M30xvm 75-4750004.0010.140.82746.6245B6803731553903104703419842030110M33xvm100-41000006.5016.880.82717.6465C86042014044042052034240

宏达YJDX系列振动电机是我公司新近开发的新型号振动电机, 整机采用了机壳、机座一体铸造，加强了整机的密封性能，可广泛应用于多粉尘、多颗粒状物料的无防爆要求的工作环境。YJDX系列振动电机特点是, 外形美观, 性价比高等。YJDX振动电机产品结构原理：YJDX系列振动电机是各种振动筛分设备的主要振动源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。并由不同的安装方式产生不同的物料运动轨迹，以达到不同的筛分目的。YJDX振动电机特点及用途：      YJDX系列振动电机是节能型的振动电机，激振力利用率高，但能耗小、噪音低、寿命长。激振力只要进行简单的操作即可达到无级调节。YJDX系列振动电机为通用型振动电机。振动电机可以广泛的应用在采矿、煤炭、冶金、水电建设、火力发电、建筑、建材、化工、粮食、轻工等工业部门振动筛分机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。YJDX振动电机相关技术参数：1、额 定 电 压：380V              2、额 定 频 率：50HZ 3、防 护 等 级：IP55 4、允许环境温度：-20℃--40℃ 5、工   作   制：连续YJDX振动电机主要应用在各种振动筛做振动源，和其它系列振动电机可以互换通用，YJDX振动电机的原理和使用等和其它振动电机一样，不同的是安装尺寸，我们这里列出YJDX振动电机的安装尺寸以供客户参考。  型  号同步   转速(r/min)**大  激振力（KN）额定  功率（KW）额定  电流（A）安装尺寸(mm)轴向横向孔径YJDX-2.5-230002.50.250.79140180φ12YJDX-2.5-2A2.50.250.79100145φ12YJDX-5-250.41.24120155φ16YJDX-8-280.752.3120155φ16YJDX-16-2161.53.5135200φ20YJDX-20-2201.83.9135200φ20YJDX-2.5-415002.50.10.32100145φ12YJDX-5-450.20.8120155φ16YJDX-5-4A50.20.8175250φ14YJDX-8-480.41.15135170φ18YJDX-8-4A80.41.15180240φ18YJDX-10-4100.551.65135170φ18YJDX-16-4160.752.3135200φ19YJDX-20-4201.52.86160230φ24YJDX-25-4251.83.72160230φ24YJDX-30-43024.3160230φ24YJDX-32-43224.7200300φ30YJDX-40-4402.25.51200300φ30YJDX-50-4502.56.3200300φ30YJDX-5-6100050.41.24120190φ14YJDX-5-6A50.41.24175250φ14YJDX-8-680.61.85120190φ14YJDX-10-6100.752.3135200φ20YJDX-15-6151.13.4135200φ20YJDX-16-6161.13.4160230φ24YJDX-20-6201.54.6160230φ24YJDX-20-6A201.54.6224290φ20YJDX-20-6B201.54.6180260φ26YJDX-20-6C201.54.6170310φ33YJDX-25-6251.85.5200300φ30YJDX-30-6302.26.4200300φ30YJDX-40-64037.2220350φ30YJDX-40-6B4037.2200300φ30YJDX-50-6503.79.1110390φ36YJDX-75-6755.513.6110390φ36

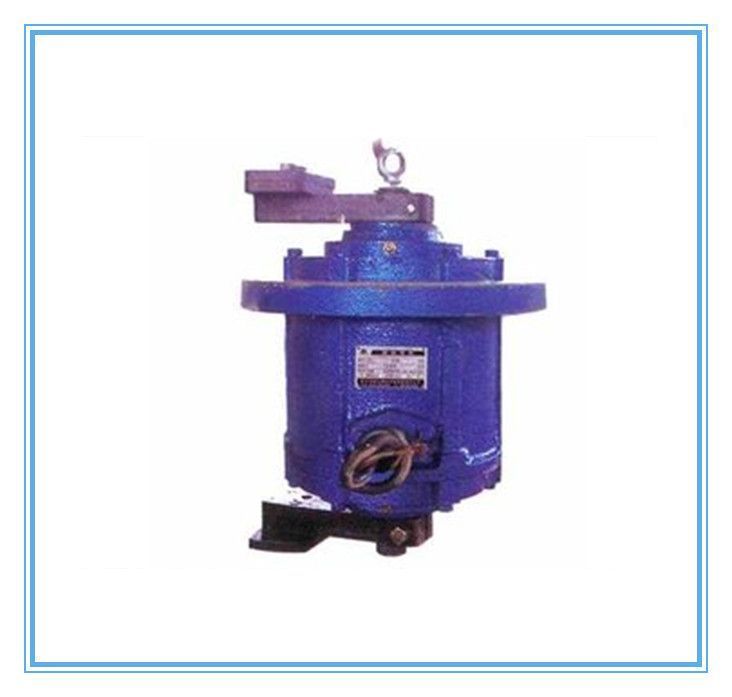

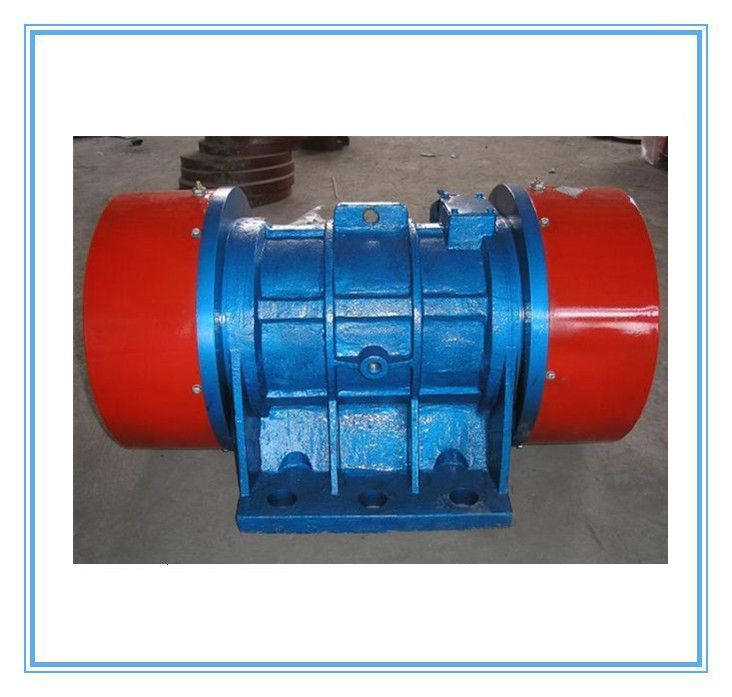

ZW振动电机ZW振动电机型号及技术参数：   ZW振动电机使用特点：         1、结构简单、维修方便、振动平稳、噪音低。        2、激振力可以非常简单的进行无级调节。        3、可单台或多台使用，完成各种作业要求。        4、规格齐全、形式多样，可满足各种振动机械的工作需要。        5、全封闭结构，可在各粉尘（无防爆要求）、潮湿等恶劣环境下可靠工作。        6、经特殊设计可用于不同的电压、频率、绝缘和防护等级。  ZW振动电机技术参数：         1、绝缘等级：B/F        2、防护等级IP55        3、电源电压：220/380v/420        4、电源频率：50Hz        5、相级：3相        6、工作方式：连续 ZW振动电机应用行业： 新乡市宏达振动设备有限责任公司的ZW.MVE振动电机产品己广泛用于矿山、冶金、铸造、电力、建材、化工、粮食、医药等行业，是各类振动输送、筛分、干燥、光饰、粉磨、破碎设备的理想动力源。 ZW振动电机生产厂家介绍： 新乡市宏达振动设备有限公责任司是国内生产振动电机的**厂家， 新乡市也是我国**台振动电机的诞生地，自七十年代我公司首台电机问世以来， 公司的电机产品已畅销全国，并批量出口，电机产品的质量历经时间的考验， 受到国内外用户的普遍赞誉，公司率先通过ISO9001-2000质量体系认证。并多次荣获国家、省、市有关部门颁发的多项荣誉称号。 公司主要生产ZW、YZO、JZO、MVE系列卧式电机，T05、YZUL系列立式电机、LZF仓壁振动器。T05系列立式电机是我单位自主开发的国内**代通用型振动电机经多年不断完善和发展，使其在新世纪的今天仍具有极强的生命力ZW、MVE系列电机是我单位借鉴国外**技术，与科研单位共同精心研制的新一代通用型振动电机。点这里可查看在百度百科内有关振动电机的词条介绍。

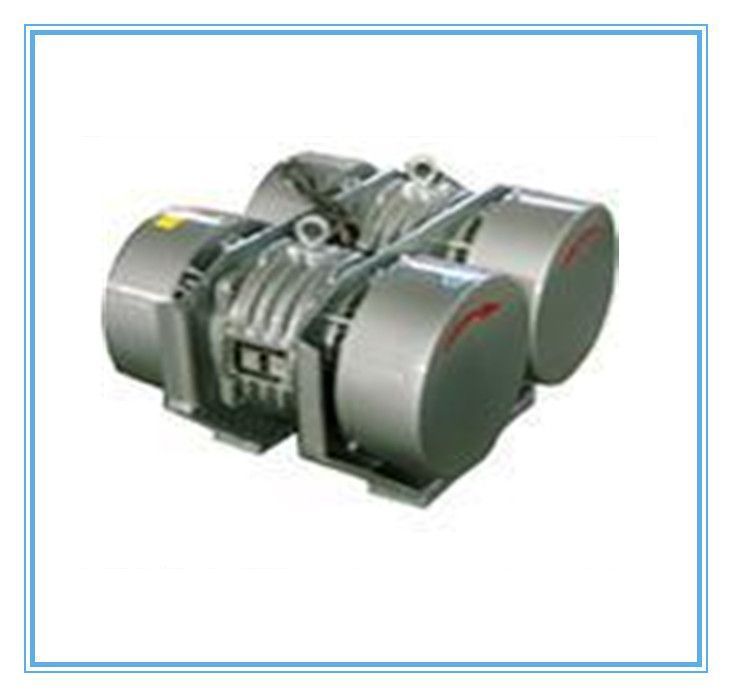

  WHZY直线自振源（双胞胎电机）是我公司开发研制的新型产品，该产品是在振动电机基础上发展的一种新结构原理振源，两电机连为一体，作直线运动，具有性能可靠占用空间小，维护简单，使用寿命长等优点，直线自振源（双胞胎电机）是中小型振动设备的理想振动源。   WHZY直线自振源技术参数表：型号激振力KN功率KW电流A图号主要结构尺寸（mm）重量KgLL1L2HABCDEFGhh1N-MWHZY-2*5-42*52*0.42*1.15A34039019028018224010418054251754-2064WHZY-2*8-42*82*0.752*1.84A38039019028020024011918070251754-2080WHZY-2*17-42*172*1.52.2.7A460430220290237240159180110251804-22115WHZY-2*20-42*202*22*4.1A490524285355366310316235195262054-28184WHZY-2*30-42*302*2.52*5.75A490524285355366310316235195262054-28194WHZY-2*8-62*82*0.752*1.84A44043022028521124013118083251804-22120WHZY-2*12-62*122*1.02*2.1A630430220285231240159180103251804-22140WHZY-2*20-62*202*2.02*4.1A451556306405372300306230150302654-26210WHZY-2*30-62*302*2.52*5.75A490556306405372300306230150302654-26242WBZY-2*30-62*302*2.52*5.75B603595300380366400153330153332306-23320WHZY-2*50-62*502*3.72*9.5A695656340450505400451268173302858-32450WHZY-2*50-6A2*502*3.72*7.4A625656340450435400375268103161302858-32394WHZY-2*75-62*752*5.52*11B7947723935205104904464043530010-32640WBZY-2*75-62*752*5.52*11B7947723935205104904464043530010-32640     新乡市宏达振动设备有限公司（http://ssffox.1688.com/）是从事生产振动电机、输送机、各种筛分设备等开发研制、生产和销售的**厂家。主要产品有：食品行业旋振筛， 振动筛，振动给料机，振动电机，振动给煤机，仓壁振动器，圆盘给料机 ，旋振筛、电磁给料机、电磁仓壁振动器、激振器、直线自振源、橡胶复合弹簧等产品，率先通过ISO9001体系认证，是我国振动机械设备生产厂家领军企业。  本文由：振动电机 www.zdsbdj.com 整理发布

    MVM系列振动电机产品广泛应用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。     MVM系列振动电机技术参数表：  本文由：振动电机 www.zdsbdj.com 整理发布

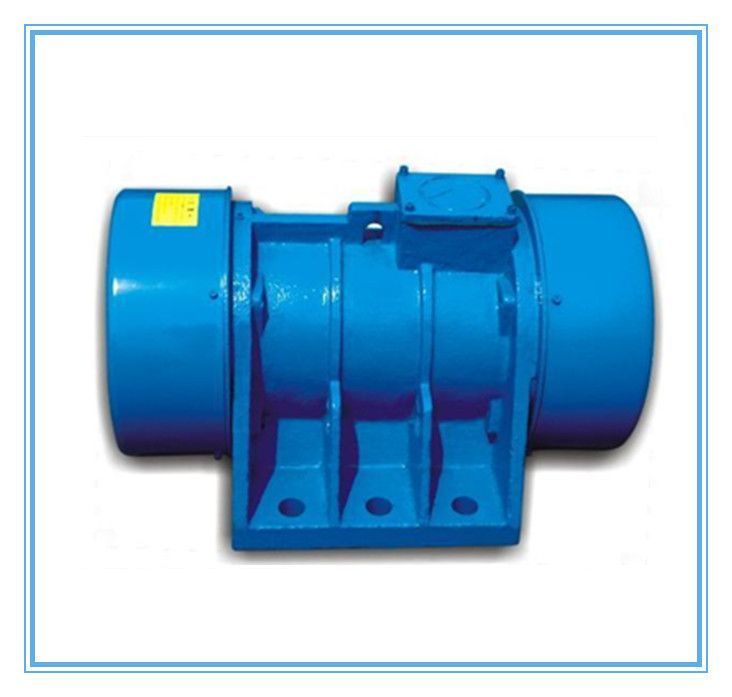

 WZD型系列振动电机，是我公司在YZO系列振动电机的基础上，进行改进，重新优化设计，具有体积小、造型美观、激振力大、实用性强、维修简单的特点，是钢铁、煤炭、电力、粮食、化工、建材等行业的理想振动源。     *WZD系列振动电机技术参数表:      WZD系列振动电机使用与维护：1、 A 振动电机使用环境温度为-15-40。　　　　B 海拔不超过1000米。　　　　C 定子绕组温升值(电阻法)，不超过80。　　　　D 轴承允许温度(温度计法)不超过105。　　　　E 适用于任何无防爆要求的场所。2、定期对轴承进行保养补充适量的润滑脂，一般3-5个月补充一次，注油量为轴承容腔的2/3。3、电机运行4-6个月小修一次，运行一年大修一次，小修清除机体的积尘、污垢、检查电机绕组的绝缘电阻、接头、地线，连接部位的坚固螺栓是否松动及时清除隐患，大修时除进行必要的小修保养外需查看轴承的磨损程度及线圈绝缘状况，必要时及时更换维修。4、地脚螺栓采用放松装置，以防螺栓松动，使电机损坏。 本文由：振动电机 www.zdsbdj.com 整理发布

 YJDX系列振动电机是动力源与振动源合为一体的激振源。其激振力可以无级调节，应用于一般振动机械的激振，如：振动给料机、振动输送机、振动破碎机、振动放矿机、振动落砂机、振动筛分机、振动提升机、振动充填机、料仓的振动破拱等等。广泛地应用在电力、建材、煤碳、冶金、化工、铸造、轻工、粮食等各行业。特点：体积小、重量轻、激振力大，使用维修方便。2、全封闭结构，可在任何无防爆要求的粉尘条件下工作。3、使用寿命长，轴承寿命达5000小时以上。4、可多机组合成各种振动形态，以完成各种作业要求。使用条件环境温度：不超过40℃；电源电压：38V；电源频率50Hz；绝缘等级：B级；工作方式：连续 本文由：振动电机 www.zdsbdj.com 整理发布

TZO振动电机介绍：     TZO振动电机通用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。     TZO系列振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高、能耗小、噪音低、寿命长。振动电机的激振力可以无级调节。     TZO系列振动电机是我公司结合市场实际重点开发的一个产品系列。     TZO系列振动电机采用机壳和底座分离的设计理念，沿袭了以往其它系列振动电机维修方便的特点；采用散热片进行散热，使其更能适用恶劣的工作环境和更高的工作温升，总体上减少了电机的维护成本，特别适合一些工作时间长、工作条件恶劣、维护水平低的用户；另外该系列振动电机着重开发了不同的激振力和更合理的安装尺寸，使客户的具有更多的选择和更方便的使用。 TZO振动电机技术参数：型号功率（kw）振频（r/min）电流（A）激振力（N）外形尺寸（mm）重量（kg）ABCDEFHLGH10.7-20.07   30000.270015012518081459016029060/1411-20.150.515001801352141016011017732070801912-20.250.7515001801502141217812017834070802312-2A0.250.7525001801502141217812017834070802321-20.41.2550002201762701421014021637075903731-20.752.58000236179300182451152704201201305432-21.12.512000236179300182451152704201201305941-21.53.316000270224330202981643125361201579942-22.23.3240002702243302029816431253612015710451-23.0/3200038528346530387207443619245/11512-40.1   15000.325001801502201218012019034565802712-4A0.10.32500180150220

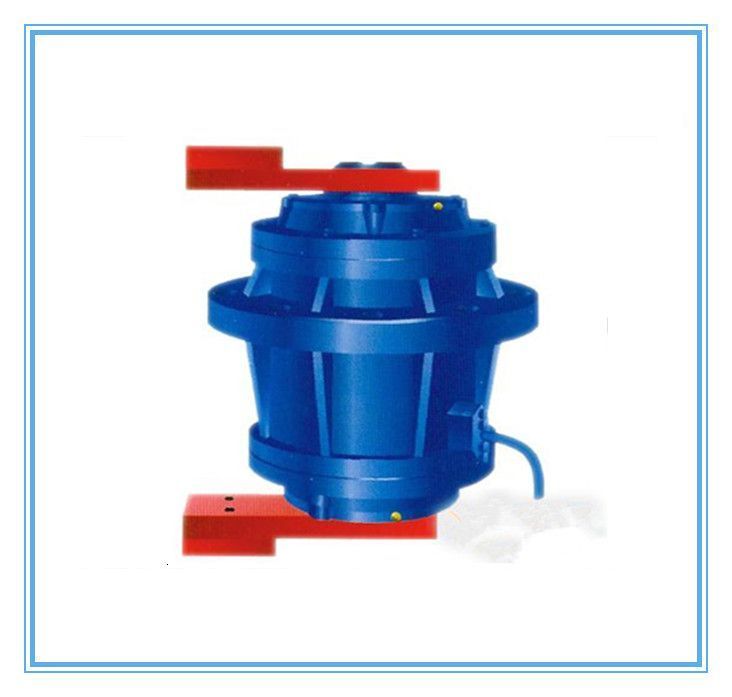

         立式振动电机主要应用于旋振筛、旋振清理机、振动破碎机、振动混料机等设备，用来产生圆形或椭圆形复合振动，用以提高筛分效率和筛分精度，有效完成清理零件表面质量，提高破碎或混料效果。       振动源三相异步电动机（振动电机）是将动力源与振动源合为一体的振动动力源设备，该机激振力强且稳定、激振力可以无级调节，使用非常方便，广泛适用于各行业的振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动烘干机。振动冷却机、料仓振动防闭塞装置等，深受广大用户的欢迎。YZDL立式振动电机 　　立式振动电机是各种平旋型或复旋型振动机械理想的振动源，广泛应用于旋振筛分机、旋振磨机、旋振清理机、振动光筛机、振动混料机等等。  型号**大激振力(N)同步转速(N)功率(KW)电流(A)安装及外形尺寸(mm)备注Φ1Φ2Φ3BN×dLERYZDL-500015000.250.74245210220170226×Φ11.5320100140120上法兰中法兰YZDL-800015000.551.5275235240195246×Φ14380150195140上法兰中法兰YZDL-1000015000.751.85315265270225348×Φ18460165225160上法兰中法兰YZDL-1500015001.12.58315265270225348×Φ18470160215180上法兰中法兰YZDL-150015001.53.6375315320272348×Φ22490180225200上法兰中法兰YZDL-150015002.25.1440380325368×Φ26560260235中法兰型号功率（KW）电流（A）额定激振力(N)同步转速  (Rpm)安装尺寸(mm)外形尺寸(mm)重量（kg）ABHKABBBHDGL1.5-20.150.51500300013080801216013020030240122.5-20.20.552500300013080801216013020030240133-20.250.63000300015090901418513521035270215-20.370.950003000150909014185135210352702210-20.751.7510000300018011011018220160230453504015-21.12.315000300022014014022270200260504105020-21.53.12000030002601501502633021031065450821.5-40.120.51500150013080801216013020030240153-40.180.63000150015090901418513521035270245-40.250.745000150018011010518220160230453704210-40.551.510000150022014011522270200260504105115-40.751.915000150026015014026330210310654508220-41.12.620000150026015014026330210310654508830-41.53.6300001500310170160333802503407049013050-42.25.15000001500350220190394402504208062023075-43.77.857500015003802502104548036048090680340100-46.313.3100000150044014024045530430520100754303-60.250.843000100018011010518220

一、电机概况ZGY系列三相异步振动电机是我公司总结多年生产ZGY系列惯性振动器的经验，自行研制开发的。ZGY系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。二、特点ZGY系列三相异步振动电机具有以下优点：1、 激振力与功率配合适当，机体质量轻、体积小。2、 利用平稳的回转产生振动力，噪声低。3、 全封闭结构，外壳防护等级IP54、IP55。4、 使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。5、 只需调节偏心块夹角，就可实现无级调整激振力。6、 可多机组合形成多种振动形式，满足各种作业要求。7、 机种丰富,规格齐全,能满足各类振动机械的工作需要。三、使用条件环境温度：-15℃~+40℃                 绝缘等级：F级海    拔：<1000m                      电源频率：50  Hz电    压：380V                        工作方式：连续S1接    法：Y/△                        安装方式：任意方向序号型号额定激振力kN额定功率kw额定电流A额定转速转/分额定电压V温升K绝缘等级防护等级重量kg1ZGY1-0.09/20-10.090.322900380≤80FIP55102ZGY2-0.18/20-20.180.592900183ZGY8-0.25/20-30.250.782900204ZGY5-0.37/20-50.371.102900285ZGY10-0.75/20-100.751.962900486ZGY20-1.5/20-201.53.672900707ZGY30-2.2/20-302.25.1029001068ZGY50-3.7/20-503.78.4329001909ZGY1-0.09/40-10.090.3514501210ZGY2.5-0.12/40-2.50.120.4914502011ZGY5-0.25/40-50.250.8514503012ZGY8-0.37/40-80.371.1814505013ZGY10-0.55/40-100.551.7614505014ZGY16-0.75/40-160.751.9414507615ZGY20-1.1/40-201.12.8514508616ZGY30-1.5/40-301.53.76145011017ZGY40-2.0/40-402.04.70145014018ZGY50-2.2/40-502.25.55145020019ZGY60-3.0/40-603.07.361450

产品介绍HZD系列振动源三相异步电动机（简称振动电机）是各类振动机械的通用激振源。广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等行业的振动给料机，振动输送机、振动烘干机、振动选矿机、振动落砂机、振动节分机及料仓的振动防堵塞机构等。  HZD振动电机工作原理:振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。 HZD系列振动电机主要特点:1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。3.振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。5.多机组合,可实现自同步能完成不同工艺要求。6.可根据振动电机的安装方式改变激振力的方向。7.只须调整偏心块的夹角,就可无级调整激振力和振幅。8.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。9.规格齐全,能满足各类振动机械的工作需要。 HZD系列振动电机技术参数: 振动电机订货须知：（1） 写明所需产品的规格、功率、激振力、极数、数量。（2） 对面漆有无特殊要求。（3） 对电机引出线有无物殊要求。（4） 可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等如果您要求特别定制可以拨打订购专线13803808920电话咨询。www.zdsbdj.com是“新乡市宏达振动设备有限责任公司”***指定官方网站（专售振动电机,振动平台,仓壁振动器,给料设备,防爆振动电机,筛分设备,提升设备） 本文由：振动电机 www.zdsbdj.com 整理发布

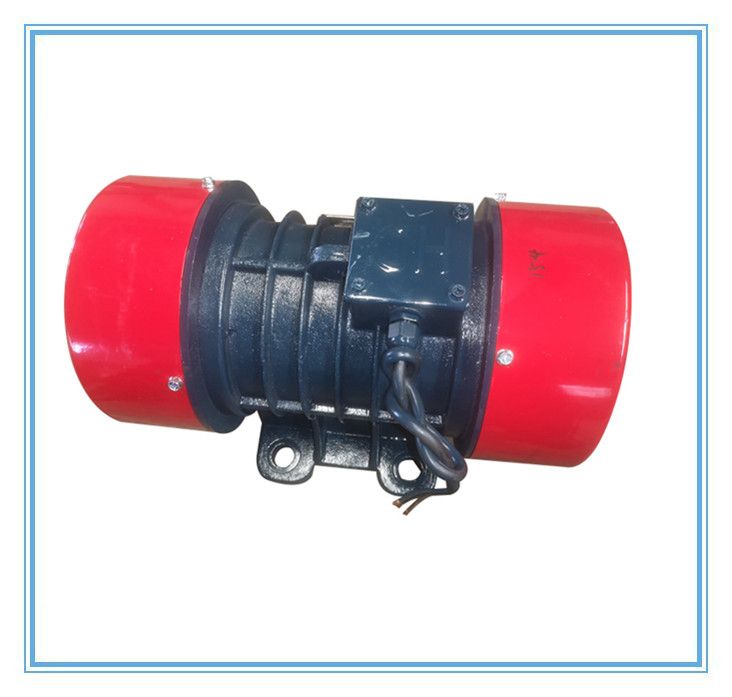

详细介绍：YZU振动电机产品概述：　　我公司新近开发的新型号 YZS系列振动电机整机采用了机壳、机座一体铸造，加强了整机的密封性能，可广泛应用于多粉尘、多颗粒状物料的无防爆要求的工作环境。YZU系列振动电机特点是, 外形美观, 性价比高等。YZU振动电机产品结构原理：YZU系列振动电机是各种振动筛分设备的主要振动源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。并由不同的安装方式产生不同的物料运动轨迹，以达到不同的筛分目的。YZU振动电机特点：YZU系列振动电机是节能型的振动电机，激振力利用率高，但能耗小、噪音低、寿命长。激振力只要进行简单的操作即可达到无级调节。YZS系列振动电机为通用型振动电机。YZU振动电机用途：振动电机可以广泛的应用在采矿、煤炭、冶金、水电建设、火力发电、建筑、建材、化工、粮食、轻工等工业部门振动筛分机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。YZU振动电机相关技术参数：1、额 定 电 压：380V2、额 定 频 率：50HZ3、防 护 等 级：IP554、允许环境温度：-20℃--40℃5、工 作 制：连续另外，我公司也可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等 ，期待与大家的合作。YZU系列振动电机参数对照表：3相2极振动电机   3相4极振动电机   3相6极振动电机   3相8极振动电机 本文由：振动电机 www.zdsbdj.com 整理发布
