YZG振动电机型号安装尺寸表

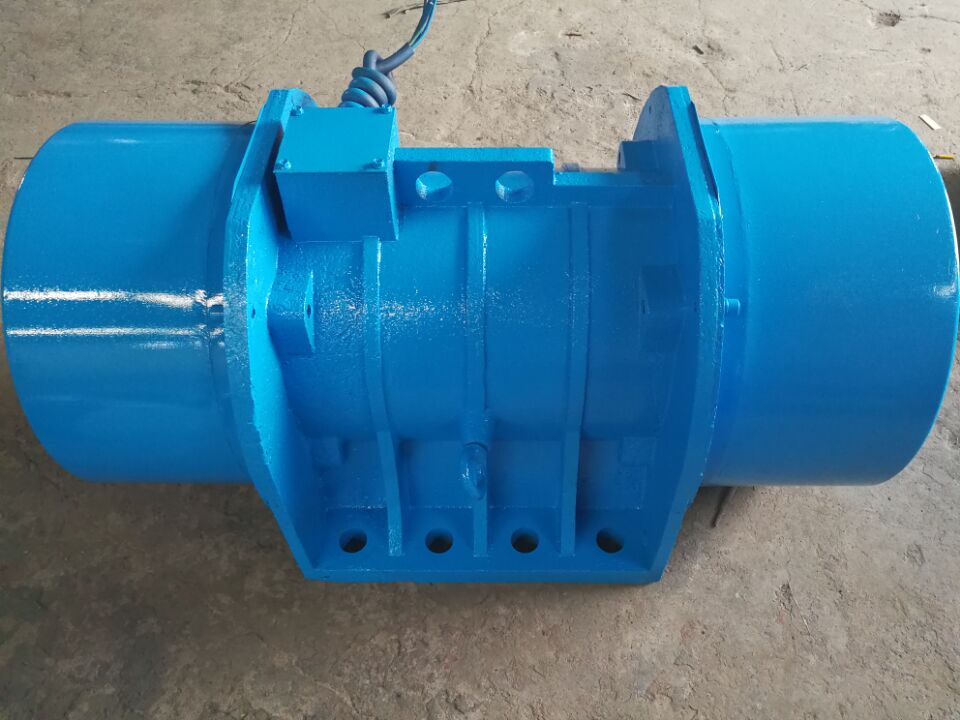

YZG振动电机
详细说明
YZG系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。
二、特点
YZG系列三相异步振动电机具有以下优点：
1、激振力与功率配合适当，机体质量轻、体积小。
2、利用平稳的回转产生振动力，噪声低。
3、全封闭结构，外壳防护等级IP54、IP55。
4、使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。
5、只需调节偏心块夹角，就可实现无级调整激振力。
6、可多机组合形成多种振动形式，满足各种作业要求。
7、机种丰富,规格齐全,能满足各类振动机械的工作需要。
三、使用条件
环境温度：-15℃~+40℃ 绝缘等级：F级
海 拔：<1000m 电源频率：50 Hz
电 压：380V 工作方式：连续S1
接 法：Y/△ 安装方式：任意方向
四、型号举例
五、技术参数
序 | 型号 | 额定 | 额定 | 额定 | 额定 | 额定 | 温升 | 绝缘 | 防护 | 重量 |
1 | YZG1-0.09/2 | 0-1 | 0.09 | 0.32 | 2900 | 380 | ≤80 | F | IP55 | 10 |
2 | YZG2-0.18/2 | 0-2 | 0.18 | 0.59 | 2900 | 18 | ||||
3 | YZG8-0.25/2 | 0-3 | 0.25 | 0.78 | 2900 | 20 | ||||
4 | YZG5-0.37/2 | 0-5 | 0.37 | 1.10 | 2900 | 28 | ||||
5 | YZG10-0.75/2 | 0-10 | 0.75 | 1.96 | 2900 | 48 | ||||
6 | YZG20-1.5/2 | 0-20 | 1.5 | 3.67 | 2900 | 70 | ||||
7 | YZG30-2.2/2 | 0-30 | 2.2 | 5.10 | 2900 | 106 | ||||
8 | YZG50-3.7/2 | 0-50 | 3.7 | 8.43 | 2900 | 190 | ||||
9 | YZG1-0.09/4 | 0-1 | 0.09 | 0.35 | 1450 | 12 | ||||
10 | YZG2.5-0.12/4 | 0-2.5 | 0.12 | 0.49 | 1450 | 20 | ||||
11 | YZG5-0.25/4 | 0-5 | 0.25 | 0.85 | 1450 | 30 | ||||
12 | YZG8-0.37/4 | 0-8 | 0.37 | 1.18 | 1450 | 50 | ||||
13 | YZG10-0.55/4 | 0-10 | 0.55 | 1.76 | 1450 | 50 | ||||
14 | YZG16-0.75/4 | 0-16 | 0.75 | 1.94 | 1450 | 76 | ||||
15 | YZG20-1.1/4 | 0-20 | 1.1 | 2.85 | 1450 | 86 | ||||
16 | YZG30-1.5/4 | 0-30 | 1.5 | 3.76 | 1450 | 110 | ||||
17 | YZG40-2.0/4 | 0-40 | 2.0 | 4.70 | 1450 | 140 | ||||
18 | YZG50-2.2/4 | 0-50 | 2.2 | 5.55 | 1450 | 200 | ||||
19 | YZG60-3.0/4 | 0-60 | 3.0 | 7.36 | 1450 | 245 | ||||
20 | YZG80-5.5/4 | 0-80 | 5.5 | 11.5 | 1450 | 340 | ||||
21 | YZG100-7.5/4 | 0-100 | 7.5 | 16.88 | 1450 | 460 | ||||
22 | YZG1.5-0.12/6 | 0-1.5 | 0.12 | 0.5 | 960 | 20 | ||||
23 | YZG3-0.25/6 | 0-3 | 0.25 | 1.0 | 960 | 32 | ||||
24 | YZG5-0.37/6 | 0-5 | 0.37 | 1.36 | 960 | 55 | ||||
25 | YZG8-0.55/6 | 0-8 | 0.55 | 1.60 | 960 | 65 | ||||
26 | YZG10-0.75/6 | 0-10 | 0.75 | 2.46 | 960 | 78 | ||||
27 | YZG16-1.1/6 | 0-16 | 1.1 | 3.38 | 960 | 96 | ||||
28 | YZG20-1.5/6 | 0-20 | 1.5 | 4.48 | 960 | 120 | ||||
29 | YZG25-1.85/6 | 0-25 | 1.85 | 5.56 | 960 | 150 | ||||
30 | YZG30-2.2/6 | 0-30 | 2.2 | 6.20 | 960 | 200 | ||||
31 | YZG45-3.0/6 | 0-45 | 3.0 | 8.30 | 960 | 250 | ||||
32 | YZG50-3.7/6 | 0-50 | 3.7 | 9.38 | 960 | 300 | ||||
33 | YZG60-4.5/6 | 0-60 | 4.5 | 11.50 | 960 | 380 | ||||
34 | YZG80-5.5/6 | 0-80 | 5.5 | 13.6 | 960 | 420 | ||||
35 | YZG100-7.5/6 | 0-100 | 7.5 | 17.12 | 960 | 520 | ||||
36 | YZG1.5-0.18/8 | 0-1.5 | 0.18 | 0.86 | 720 | 32 | ||||
37 | YZG3-0.25/8 | 0-3 | 0.25 | 1.18 | 720 | 60 | ||||
38 | YZG5-0.37/8 | 0-5 | 0.37 | 1.76 | 720 | 80 | ||||
39 | YZG10-0.75/8 | 0-10 | 0.75 | 2.78 | 720 | 136 | ||||
40 | YZG16-1.1/8 | 0-16 | 1.1 | 4.08 | 720 | 150 | ||||
41 | YZG20-1.5/8 | 0-20 | 1.5 | 4.94 | 720 | 220 | ||||
|
|
